Типы забоев горных машин и выемка пород уступа

Объектом выемки горных пород является поверхность массива или развала, называемая забоем.

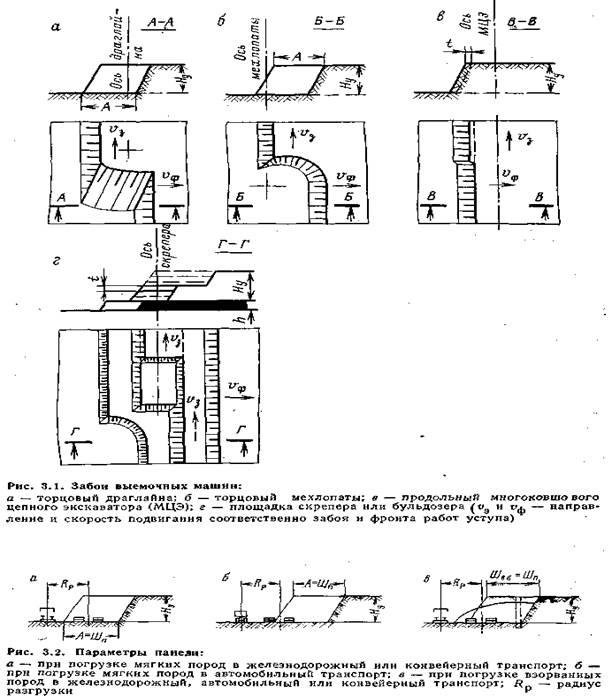

В зависимости от места расположения на поверхности уступа различают забои торцовый, продольный и забой-площадку (рис. 3.1).

Выемка пород в забоях всех типов может быть валовой (сплошной) и селективной (раздельной).

Забой, в пределах которого породы имеют одинаковые свойства, называется однородным (простым). Если же в пределах забоя породы имеют разные свойства, либо наряду с пустыми породами в забое имеется полезное ископаемое, либо полезное ископаемое представлено разными типами и сортами, требующими селективной выемки, забой называется разнородным (сложным). По условиям максимального использования производительности выемочной машины стремятся применять простые забои и валовую выемку.

Для существующих типов выемочного оборудования наиболее характерны следующие типы забоев: торцовые — для одноковшовых и роторных экскаваторов; продольные — для многоковшовых цепных экскаваторов на рельсовом ходу, а также для одноковшовых погрузчиков; забой-площадка — для бульдозеров и скреперов.

Отработка горизонтов в карьере осуществляется вдоль фронта работ уступа полосами, называемыми панелями (рис. 3.2).

После отработки каждой панели основные транспортные коммуникации переносят вдоль фронта работ уступа в новое положение.

Часть панели, разрабатываемая отдельной выемочной машиной, называется блоком панели.

Полоса массива или развала пород, отработка которых связана с подвиганием выемочных машин, называется заходками.

Транспортные горизонты размещаются на плотных или хорошо дренируемых породах.

Залежи малой мощности разрабатываются одним уступом. При мощности горизонтальных залежей m_в ≤ 2 – 3 м выемка одноковшовыми экскаваторами обычно не эффективна, а при мощности наклонных и крутых залежей m_г = 20 – 40 м создание (нарезка) нового уступа связано не только с полной выемкой ископаемого на вышележащем горизонте, но и с дополнительным отгоном уступа по вмещающим породам (рис. 3.5).

Выемка горизонтальных залежей мощностью m_в = 4 – 20 м производится одним уступом нормальной высоты, а выемка наклонных и крутых залежей мощностью m_г = 20 – 70 м при нарезке очередного уступа возможна после полной выемки залежи на вышележащем горизонте. Залежи средней мощности (m_в = 15 – 40 м; m_г = 60 – 150 м) в одном профиле карьера одновременно разрабатывают двумя уступами. Мощные залежи (m_в > 20 – 40 м; m_г > 100 – 150 м) разрабатывают тремя и более уступами и подуступами.
