Возможен также децентрализованный арбитраж шины.

Например, компью­тер может содержать 16 приоритетных линий запроса шины. Когда устройству нужна шина, оно устанавливает свою линию запроса.

Все устройства контроли­руют все линии запроса, поэтому в конце каждого цикла шины каждое устройст­во может определить, обладает ли оно в данный момент наивысшим приорите­том и следовательно, разрешено ли ему пользоваться шиной в следующем цикле.

Такой метод требует большего количества линий, но зато исключается арбитр. В этом случае число устройств ограничивается числом линий запроса.

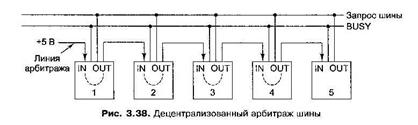

При другом типе децентрализованного арбитража используются только три ли­нии независимо от того, сколько устройств имеется в наличии (рис, 3.38).

Первая линия — монтажное ИЛИ, Она требуется для запроса шины.

Вторая линия называ­емся BUSY и означает занятость. Она запускается текущим задающим устройством шины.

Третья линия служит для арбитража шины. Она последовательно соединяет все устройства.

Начало цепи связано с источником питания с напряжением 5 В.

Когда шина не требуется ни одному из устройств, линия арбитража передает сигнал всем устройствам, Чтобы получить доступ к шине, устройство сначала проверяет, свободна ли шина, и установлен ли сигнал арбитража IN.

Если сигнал IN не установлен, устройство не может стать задающим устройством шины.

В этом случае оно сбрасывает сигнал OUT.

Если сигнал TN установлен, устройство так­же сбрасывает сигнал OUT, в результате чего следующее устройство не получает сигнала IN и, в свою очередь, сбрасывает сигнал OUT.

Следовательно, все сле­дующие по цепи устройства не получают сигнал IN и сбрасывают сигнал OUT.

В результате остается только одно устройство, у которого сигнал IN установлен, а сигнал OUT сброшен.

Оно становится задающим устройством шины5 устанав­ливает линию BUSY и сигнал OUT, после чего начинает передачу данных.

Немного поразмыслив, можно обнаружить, что из всех устройств, которым нужна шина, доступ к шине получает самое левое.

Такая система напоминает систему последовательного опроса, только в данном случае нет арбитра, поэтому она стоит дешевле и работает быстрее. К тому же не возникает проблем со сбоя­ми арбитра.
