Структура файловой системы на диске

Рассмотрение методов работы с дисковым пространством дает общее представление о совокупности служебных данных, необходимых для описания файловой системы. Структуры данных типовой файловой системы, например Unix, на одном из разделов диска, таким образом, может состоять из 4-х основных частей:

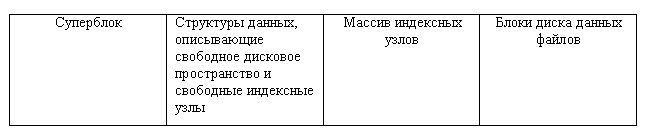

Рис. 12.6 Примерная структура файловой системы на диске.

В начале раздела находится суперблок, содержащий общее описание файловой системы, например:

• Тип файловой системы
• Размер файловой системы в блоках
• Размер массива индексных узлов
• Размер логического блока
• И.т. д.

Описанные структуры данных создаются на диске в результате его форматирования (например, утилитами format, makefs и др.). Их наличие позволяет обращаться к данным на диске как к файловой системе, а не как к обычной последовательности блоков.

В файловых системах современных ОС для повышения устойчивости поддерживается несколько копий суперблока. В некоторых версиях Unix суперблок включал также и структуры данных, управляющие распределением дискового пространства, в результате чего суперблок непрерывно подвергался модификации, что снижало надежность файловой системы в целом. Выделение структур данных, описывающих дисковое пространство, в отдельную часть является более правильным решением.

Массив индексных узлов (ilist) содержит список индексов, соответствующих файлам данной файловой системы. Размер массива индексных узлов определяется администратором при установке системы. Максимальное число файлов, которые могут быть созданы в файловой системе, определяется числом доступных индексных узлов.

В блоках данных хранятся реальные данные файлов. Размер логического блока данных может задаваться при форматировании файловой системы. Заполнение диска содержательной информацией предполагает использование блоков хранения данных для файлов директорий и обычных файлов и имеет следствием модификацию массива индексных узлов и данных, описывающих пространство диска. Отдельно взятый блок данных может принадлежать одному и только одному файлу в файловой системе.
