Изменение постоянной времени звена САУ

На рис.107 сплошными линиями изображены ЛЧХ разомкнутой САУ с параметрами: T₁ = 0.05c, T₂ = 0.01c, T₃ = 0.001c, K = 100. Из рисунка видно, что САУ неустойчива. При увеличении постоянной времени T₁ в 5 раз (T₁’ = 0.2с) ЛАЧХ и ЛФЧХ приобретают вид, показанный на рисунке пунктирной линией. При этом видим, что замкнутая САУ становится устойчивой. Заметим, что сопрягающая частота W₁ данного звена располагается левее частоты среза _ср. Если бы она располагалась правее частоты среза, то есть, если бы мы увеличивали постоянную времени, например, третьего звена T₃, то это привело бы к уменьшению запаса устойчивости.

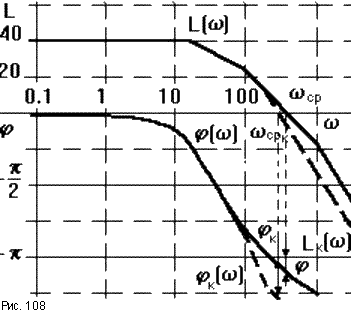

Частотные характеристики для этого случая приведены на рис.108.

Аналогичное влияние оказывает постоянная времени колебательного звена. Влияние постоянной времени форсирующего звена обратное, то есть, если сопрягающая частота форсирующего звена располагается левее частоты среза, то увеличение его постоянной времени уменьшает запас устойчивости САУ, если правее, то запас устойчивости увеличивается.

Указанные зависимости справедливы лишь при условии, что сопрягающая частота расположена на некотором удалении (около одной декады) от частоты среза. Бывают и исключения из этого правила.
