Включение форсирующего звена

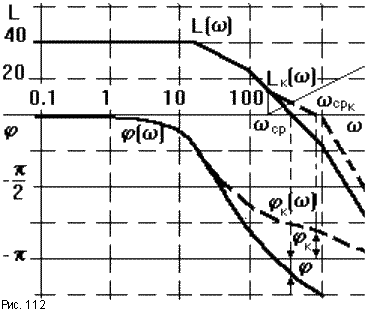

Передаточная функция идеального форсирующего звена W_ф(p) = T_ф(p)p + 1. При T_ф(p)= 0.005с его ЛАЧХ выглядит так, как это показано на рис.112 тонкой сплошной линией. Частотные характеристики скорректированной САУ показаны пунктирными линиями. Из рисунка видно, что изначально неустойчивая САУ после коррекции стала устойчивой. Кроме того увеличилась частота среза, то есть повысилось быстродействие системы. Это достоинства данного способа корректировки. Вместе с тем высокочастотная часть ЛАЧХ сместилась вверх, то есть усилилось влияние высокочастотных помех. Поэтому данный способ называется демпфирванием с поднятием высоких частот. Это серьезный недостаток, ограничивающий применение данного способа корректировки.
