Компенсация возмущающего воздействия

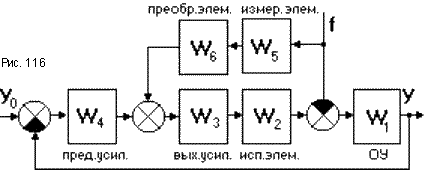

Если возмущающее воздействие доступно измерению, то точность управления можно существенно повысить включив в САУ цепь компенсации возмущающего воздействия (рис.116), обеспечив тем самым комбинированное регулирование. Компенсирующую цепь обычно включают между входным и выходным каскадами усилителя. Составим передаточную функцию относительно возмущающего воздействия:


где W = W1 W2 W3 W4 - передаточная функция прямой цепи. Если W2 W3 W5 W6 = 1, то Wfy(p) = 0, то есть любое возмущение f не будет оказывать никакого влияния на выходную величину y. В этом случае говорят, что регулируемая величина инвариантна (независима) относительно возмущения f. САУ, в которых выходная величина не зависит от возмущений, называется инвариантной.

Абсолютно инвариантной САУ называется САУ, в которой Wfy(p) тождественно равна нулю (как в установившемся, так и в переходном режимах). Это обеспечить очень сложно, поэтому обычно ограничиваются упрощенным исполнением регулятора по возмущению, что обеспечивает частичное выполнение принципа инвариантности. При этом достигается условие = Kfy<<1, то есть Kfy 0 и влияние возмущения f на управляемую величину очень мало. В этом случае говорят, что достигается инвариантность с точностью до малой величины e.

Этот вид регулирования имеет большие достоинства, так как в результате уменьшения влияния возмущения снижаются требования к замкнутому контуру регулирования. Это позволяет уменьшить передаточный коэффициент разомкнутой САУ, а следовательно повысить запас устойчивости замкнутой САУ. Сама компенсирующая цепь не влияет на устойчивость замкнутого контура, но она в свою очередь сама должна быть устойчивой.
