Схемы сдвига

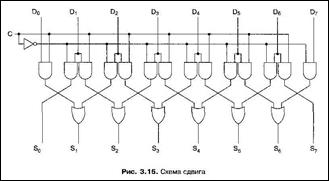

Арифметическая схема сдвига, содержащая 8 входов и 8 выходов, имеет вид:
Восемь входных бит подаются на линии D0, D1, …, D7.
Выходные данные, которые представляют собой входные данные, сдвинутые на 1 бит, поступают на линии S0, S0,…, S7.
Линия управления С определяет направление сдвига: 0 — влево, 1 — вправо.
Рассмотрим пары вентилей И (кроме крайних).
Если С = 1, правый член каждой пары включается, пропуская через себя соответствующий бит. Так как правый вентиль И соединен с входом вентиля ИЛИ, который расположен справа от этого вентиля И, происходит сдвиг вправо.
Если С = 0, включается левый вентиль И из пары, и тогда происходит сдвиг влево.
