Мультиплексоры. На цифровом логическом уровне мультиплексорпредставляет собой схему с 2n входами, одним выходом и п линиями управления

На цифровом логическом уровне мультиплексорпредставляет собой схему с 2ⁿ входами, одним выходом и п линиями управления, которые позволяют выбрать один из входов. Выбранный вход соединяется с выходом.

Три линии управления, A, В и С, коди­руют 3-разрядное число, которое указывает, какая из восьми входных линий должна соединяться с вентилем ИЛИ и, следовательно, с выходом F.

Вне зависи­мости от того, какое значение окажется на линиях управления, семь вентилей И всегда будут выдавать на выходе 0, а оставшийся может выдавать 0 или 1 взави­симости от значения сигнала на выбранной линии входа.

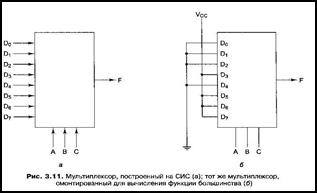

Использовав мультиплексор, мы можем реализовать функцию большинства, как показано на рис. 3,11, б. Для каждой комбинации А, В и С выбирается одна из входных линий. Каждый вход соединяется либо с сигналом V_cc (логическая 1), либо с землей (логический 0). Алгоритм соединения заключается в установлении значения входного сигнал D_i равным значению в строке i таблицы истин­ности.

В таблице истинности функции большинствав строках 0, 1, 2 и 4 значение функции равно 0, поэтому со­ответствующие входы заземляются; в оставшихся строках значение функции равно 1, поэтому соответствующие входы соединяются с логической единицей.

Таким способом можно реализовать любую таблицу истинности с тремя пере­менными, использовав микросхему мультиплексора .

Мультиплексор можно использовать в качестве преобразователя параллельною кода в последо­вательный. Если подать параллельно 8 бит данных на входные линии, а затем поочередно подавать на линии управления, коды от 000 до 111 (это дво­ичные числа), то 8 бит входных данных поступят на выходную линию последовательно.

Такое преобразование осуществляется, например, при вводе информации с клавиатуры. Каждое нажатие клавиши определяет 7- или 8-разрядное число, которое передается процессору последовательно по однопроводной линии.
