Симисторы. Устройство, принцип действия

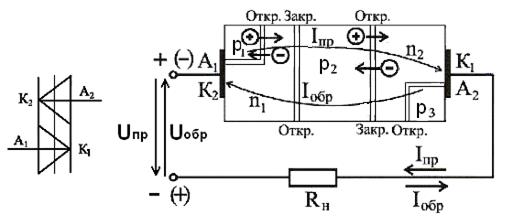

Симисторы представляют собой симметричные динисторы и симметричные тиристоры. На рис.7.27 изображены условное обозначение и схема подключения симметричного динистора к источникам прямого и обратного напряжения через нагрузочное сопротивление.

Структурная схема симметричного динистора имеет пять областей с различными типами проводимостей: . При приложении небольшого прямого напряжения , запирающие и переходы симметричного динистора, открываются, а переход останется закрытым.

Увеличение прямого напряжения до приводит к открытию перехода и появлению прямого тока . Аналогично призводится открытие переходов , при приложении обратного напряжения .

Рис.7.27.Условное обозначение и схема подключения симметричного динистора

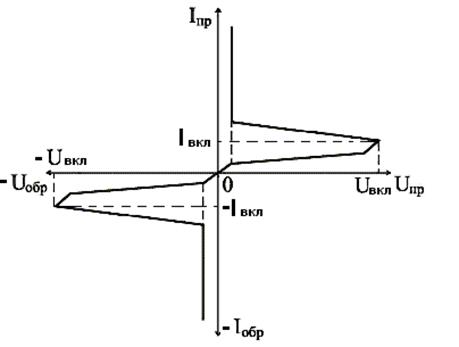

На рис.7.28 изображена вольтамперная характеристика симметричного динистора.

Рис.7. 28. Вольтамперная характеристика симметричного динистора

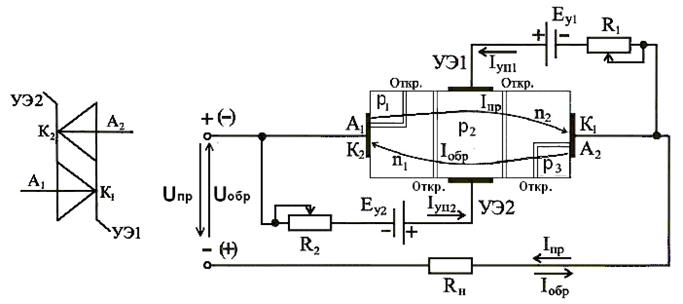

Симметричные тиристоры отличаются от симметричных динисторов наличием двух управляющих электродов. На рис.7.29 изображены условное обозначение и схема подключения симметричного тиристора к источникам прямого и обратного напряжения через нагрузочное сопротивление, а также к источникам управления через ограничительные сопротивления.

Рис.7.29. Условное обозначение и схема подключения симметричного тиристора к источникам питания

В отличие от симметричных динисторов открытие симметричных тиристоров зависит от значений напряжений управления с положительными потенциалами, прикладываемых к управляющим электродам, а также от значений токов управления.

На рис.7.30 изображена вольтамперная характеристика симметричного тиристора, которая показывает, что симистор может открываться при незначительных величинах прямых и обратных напряжений, и зависит только от значений токов управления.

Рис.7.30. Вольтамперная характеристика симметричного тиристора,
