Возбуждений и их основные характеристики. Генераторы постоянного тока последовательного возбуждения (рис

Генераторы постоянного тока последовательного возбуждения (рис. 5.10) называются сериесными машинами, так как в них сериесная обмотка возбуждения (С)подключена последовательно к якорю машины.

Характеристика холостого хода генератора E=f(IB)при значениях IB=0; выражается точкой на оси ординат равной Eост, поэтому снять ее нельзя.

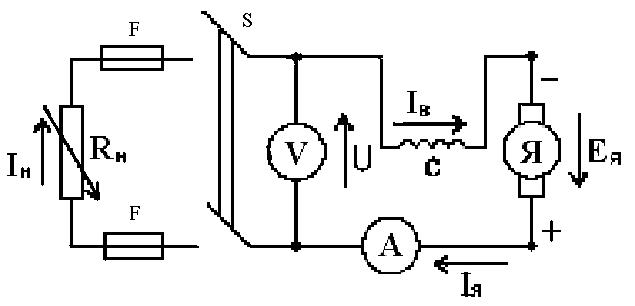

Рис.5.10. Электрическая схема генератора постоянного тока последовательного возбуждения



Внешняя характеристика генератора при n=сonst приведена на рис.5.11. При снятии такой характеристики значения токов IЯ = IВ = IН, а при уменьшении нагрузочного сопротивления значения тока нагрузки , магнитного потока Ф, ЭДС якоря и напряженя нагрузки резко возрастают, поэтому такие генераторы практически не применяются.

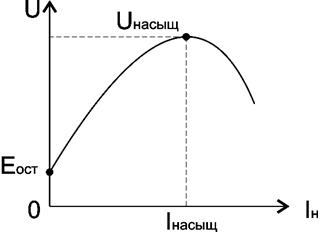

Рис.5.11. Внешняя характеристика генератора постоянного тока последовательного возбуждения



Регулировочную характеристику генераторов постоянного тока с последовательным возбуждением практически не снять, так как ток возбуждения не регулируется.

Генератор смешанного возбуждения называют компаудной машиной, которая имеет шунтовую (Ш) и сериесную (С) обмотки возбуждения. Эти обмотки подключают встречно (рис.5.12) и согласно (рис.5.13).

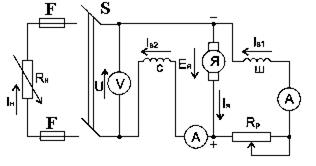

Рис.5.12. Электрическая схема генератора постоянного тока смешанного возбуждения с встречным соединением обмоток возбуждения



Рис.5.13. Электрическая схема генератора постоянного тока смешанного возбуждения с согласным соединением обмоток возбуждения



Характеристика холостого хода генератора (рис.5.14) при , ; является характеристикой намагничивания генератора с самовозбуждением шунтовой обмотки. Прямая линия представляет зависимость .

Рис.5.14. Характеристика холостого хода генератора постоянного тока с самовозбуждением шунтовой обмотки

Внешние характеристики генератора при , изображены на рис.5.15 и зависят от схем вкючения обмоток возбуждения генератора.

Наиболее распространено согласное включение сериесной и шунтовой обмоток возбуждения (характеристика 1). При этом магнитные потоки обмоток складываются, а ЭДС якоря и напряжение нагрузки увеличиваются.

Характеристика 2 снимается при встречном включении сериесной и шунтовой обмоток. При этом магнитные потоки обмоток вычитаются, а ЭДС якоря и напряжение нагрузки уменьшаются в зависимости от увеличения тока нагрузки. Если U=0, то Iн=Iкз<Iном. Это означает, что ток короткого замыкания по величине меньше номинального тока. Такое включение применяется при электродуговой сварке.

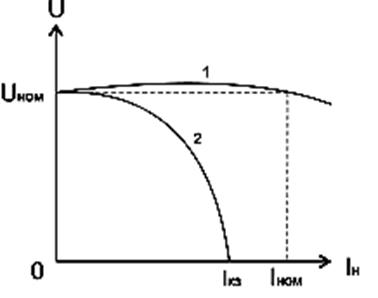

Рис.5.15. Внешние характеристики генератора постоянного тока смешанного возбуждения с согласным и встречным соединением обмоток возбуждения



На рис.5.16 изображена регулировочная характеристика при , для согласного включения сериесной и шунтовой обмоток генератора.

Рис.5.16. Регулировочная характеристика генератора постоянного тока смешанного возбуждения
