Последовательное соединение элементов.
Резистивные элементы.

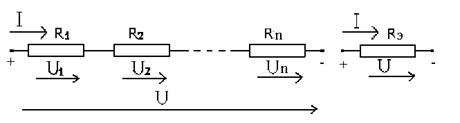

Рис.1.11. Эквивалентное замещение последовательно соединённых резисторов
На схеме (рис.1.11) указано направление тока в цепи, а его величина постоянна и определяется одним из соотношений:
, (1.22)
где эквивалентное сопротивление Rэ равно арифметической сумме сопротивлений на участках цепи:
. (1.23)
Oбщее напряжение на зажимах цепи равно сумме напряжений на участках цепи:
. (1.24)
Емкостные элементы.

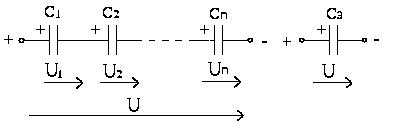

Рис.1.12. Эквивалентное замещение последовательно соединённых конденсаторов
При последовательном соединении конденсаторов (рис.1.12) общее напряжение на зажимах цепи равно сумме напряжений на участках цепи:
, но , где Q - заряд конденсатора; Сэ - эквивалентная емкость конденсаторов. Так как , , - тогда, сократив на Q, получим:
. (1.25)
При последовательном соединении n одинаковых конденсаторов ёмкостью С, эквивалентная емкость определяется по формуле:
. (1.26)
