Смешанное соединение резистивных элементов.



На рис.1.15 представлена электрическая цепь со смешанным соединением резистивных элементов, которую можно преобразовать в эквивалентную схему замещения.

Для определения эквивалентного сопротивления , сначала находим эквивалентную проводимость цепи между узлами c и b:

, (1.32)

затем определяем эквивалентное сопротивление параллельной цепи:

. (1.33)

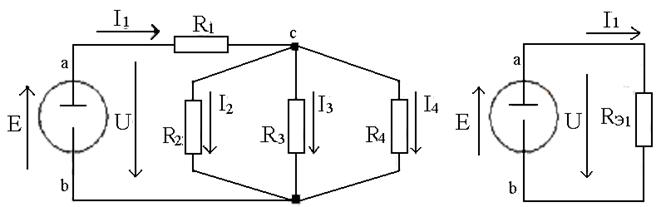

Рис.1.15. Эквивалентное замещение резисторов, имеющих смешанное соединение



Ток в неразветвленной части цепи определяем по закону Ома:

, (1.34)

где - эквивалентное сопротивление цепи.

Находим напряжение между узлами c и b:

.(1.35)

Определяем токи в параллельных ветвях:

; ; . (1.36)
