Морская буровая платформа компании «Лукойл» «Астра» готовится к началу проведения испытания на нефтегазовой структуре Ауэзова в средней зоне казахстанского шельфа Каспия


Второй способ – ледостойкие гравитационные платформы. Пример такой платформы с конической опорной частью приведен на рисунке.

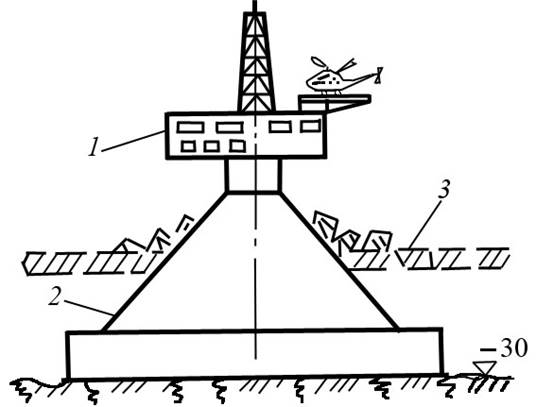

Схема ледостойкой платформы:

1 – верхнее строение закрытого типа с буровой и вертолетной

площадкой; 2 – опорная часть; 3 – ледовый покров

Наиболее современные платформы создаются сейчас в рамках проекта добычи газа «Сахалин II».

Основное место добычи газа для проекта «Сахалин II» – Лунское месторождение, где установлена ледостойкая платформа гравитационного типа «Лунская-А» (Лун-А). Платформа Лун-А была установлена в июне 2006 года на Лунском газовом месторождении в Охотском море в 15 км от побережья на глубине 48 м. Платформа Лун-А оснащена минимальным технологическим оборудованием. Она предназначена для круглогодичной добычи и добывает большую часть газа для завода по производству сжиженного газа. Добыча газа на ней началась в январе 2009 года.

На ПА-А («Моликпак») и ПА-Б добывается попутный газ, который используется как для производства электричества, так и поступает в систему трубопроводов.

На каждой платформе находятся центры оперативного управления производством и строительством скважин. Работа всей комплексной системы добычи в режиме реального времени с помощью высокоскоростных каналов спутниковой и оптоволоконной связи передается в центр управления производством, находящийся в штаб-квартире компании в Южно-Сахалинске. Сопровождение бурения осуществляют группы специалистов отделов освоения и отделов проектирования и строительства скважин, в которые входят инженеры-буровики, геологи, инженеры по разработке месторождений, технологи по добыче, петрофизики и геофизики.

Скважины Лунского месторождения – самые большие по диаметру среди всех добывающих скважин в России: колонны насосно-компрессорных труб имеют диаметр 244 мм. Применение подобных скважин позволяет значительно снизить эксплуатационные и капитальные затраты и увеличить объемы добычи. Проектная производительность каждой скважины Лунского месторождения составляет 9–10 млн. м³ газа в сутки.

Основание платформы Лун-А представляет собой железобетонное основание гравитационного типа с четырьмя опорами, на которых располагаются верхние строения платформы с технологическим оборудованием и сооружениями. Юго-восточная опора используется как площадка скважины, северо-восточная опора предназначена для стояков морского трубопровода/труб с закруглением большого радиуса, а остальные две опоры будут служить для установки насосов и резервуаров.

Верхние строения платформы были построены в Южной Корее. На верхних строениях платформы размещено буровое оборудование и оборудование для сепарации жидких углеводородов, хранилище для химических реагентов и жилой модуль. В целях безопасности все технологическое и буровое оборудование расположено на противоположном от жилого модуля конце платформы. Основные рабочие зоны закрыты, в них предусмотрен контроль температуры и вентиляции. Оборудование, расположенное на открытом воздухе, оснащено средствами защиты от обледенения и низких температур.

Для транспортировки верхнего строения платформы на Сахалин была построена специальная баржа. Во время погрузки на баржу верхнее строение поднималось домкратами на высоту 25 м. В июне 2006 года верхние строения платформы Лун-А были установлены на основание методом надвига. Баржа с верхними строениями была размещена между опорами железобетонного основания, и массивная конструкция верхних строений посредством балластировки судна была медленно и осторожно опущена на опоры основания. Верхние строения были прикреплены к опорам скользящего типа. Опоры скользящего типа размещены под верхним строением платформы, чтобы обеспечить ее подвижность во время землетрясения, в то время как железобетонные основания гравитационного типа остаются прочно стоять на морском дне.

Лун-А используется для бурения с расширенным радиусом охвата отклоненных скважин с максимальным горизонтальным отклонением до 6 км и максимальной истинной вертикальной глубиной 2920 м.

Основные показатели платформы Лун-А следующие:

· основание:

Ø высота 69,6 м;

Ø масса 103 000 тонн;

Ø размеры плиты основания: 88 × 105 × 13,5 м;

Ø высота опоры: 56 м;

Ø диаметр опоры: 20 м.

· верхние строения:

Ø масса 21 800 тонн;

Ø высота факельной трубы 105 м.

· предусмотрено размещение 126 человек, однако проживает 140 чел.

Расчетная производительность платформы Лун-А составляет более 50 млн. м3 газа при объеме добычи попутного конденсата и нефти – примерно 8000 м3 (50 000 баррелей) в сутки.

Транспортировка платформы Лун-А к месту установки

Шельф острова Сахалин. Охотское море. Буровая платформа Лунское А (платформа Лун-А)

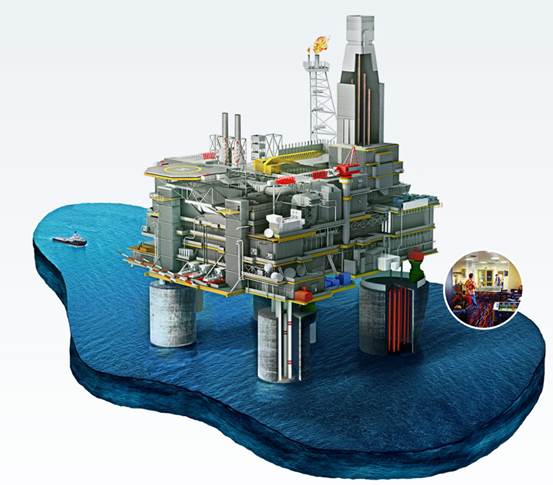

Платформа Лун-А – это автономное промышленное предприятие со своей инфраструктурой

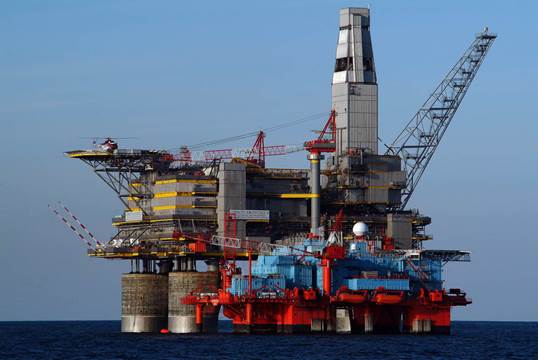

Платформа Лун-А

Платформа Лун-А



Нефтегазодобывающая платформа ПА-Б


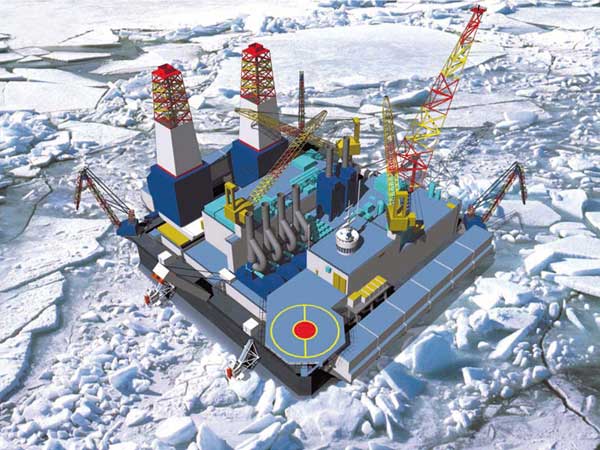

Пример использования ледостойкого северного варианта платформы – на нефтяном месторождении «Приразломное».

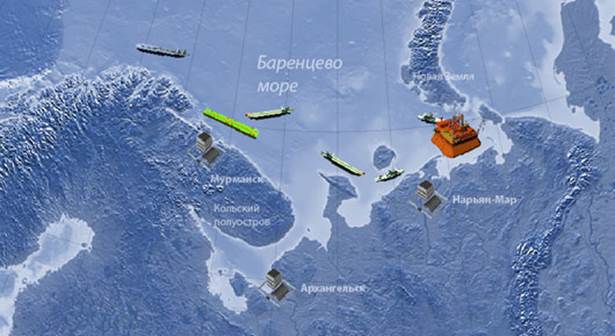

Приразломное нефтяное месторождение, лицензией на разработку которого владеет ООО «Газпром нефть шельф», расположено на шельфе Печорского моря в 55 км к северо-западу от Варандея и в 320 км от города Нарьян–Мар.

Морская ледостойкая стационарная платформа (МЛСП) «Приразломная» – основной элемент обустройства Приразломного месторождения – представляет собой многофункциональный комплекс, с помощью которого будут выполняться все технологические операции на месторождении: бурение скважин, добыча нефти и газа, хранение, отгрузка нефти на танкеры, выработка тепловой и электрической энергии.

«Приразломная» – первая отечественная морская буровая платформа, способная работать на шельфе Ледовитого океана. Ее заложили на Архангельских верфях в 1995 году. Главным подрядчиком поначалу выступали англичане, над начинкой работали американские специалисты, а всего при строительстве буровой были привлечены более 100 подрядчиков из-за границы и 5 тысяч рабочих.

МЛСП «Приразломная» рассчитана на эксплуатацию в самых неблагоприятных условиях. Так, ветер и отрицательные температуры в районе добычи составляют 40 % времени года, количество штормов достигает 22-х в год при средней продолжительности шторма 9,5 суток, устойчивый ледяной покров держится 7 месяцев в году с ноября по май, средняя высота волн составляет 3,9 м, а максимальная достигает 13 м.

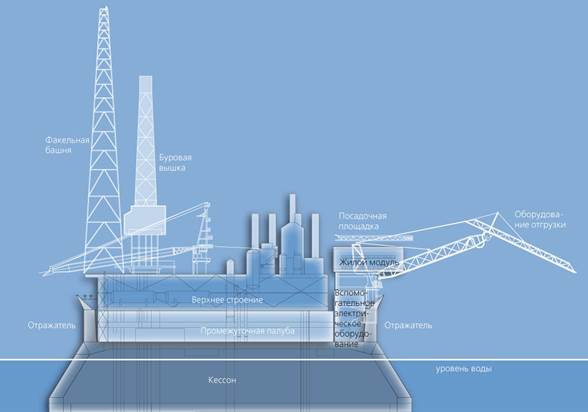

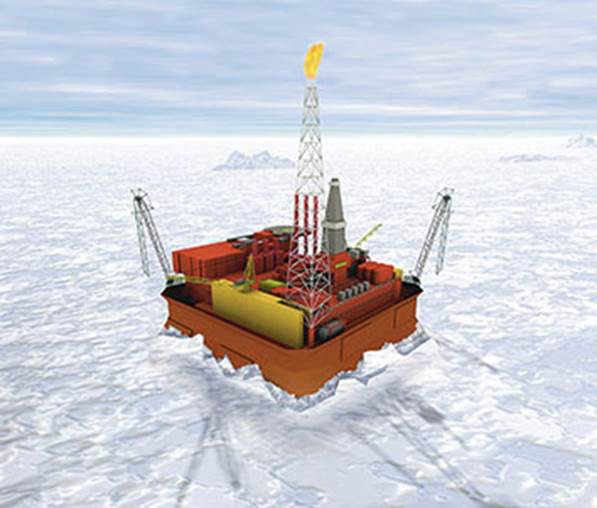

Морская ледостойкая стационарная платформа (МЛСП) «Приразломная»



Платформа надёжно удерживается на дне моря за счёт своего гравитационного веса, от подвижек ее защищает каменная берма, от волновых и ледовых воздействий – высокопрочный дефлектор, который в районе ледового пояса изготовлен из плакированной коррозионно-стойкой нержавеющей стали. Платформа может выдержать землетрясение силой 5-6 баллов.

В целях исключения утечки паров легких углеводородов и обеспечения взрывобезопасности платформы хранение нефти и дизтоплива в танках – хранилищах кессона (опорного основания платформы) осуществляется «мокрым» способом с использованием морской воды для исключения свободных пространств и предотвращения скопления в них взрыво- и пожароопасных смесей.

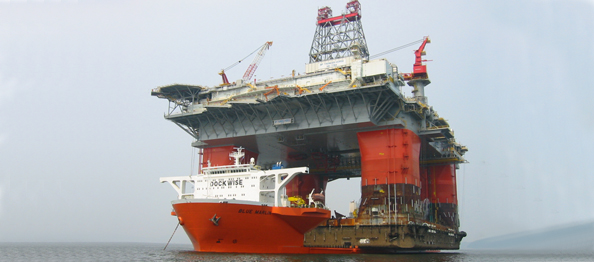

Достройка и проведение пуско-наладочных работ на МЛСП

«Приразломная» в Мурманске на 35 судоремонтном заводе

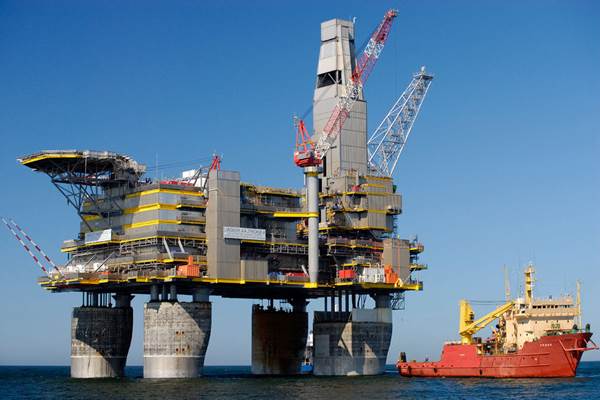

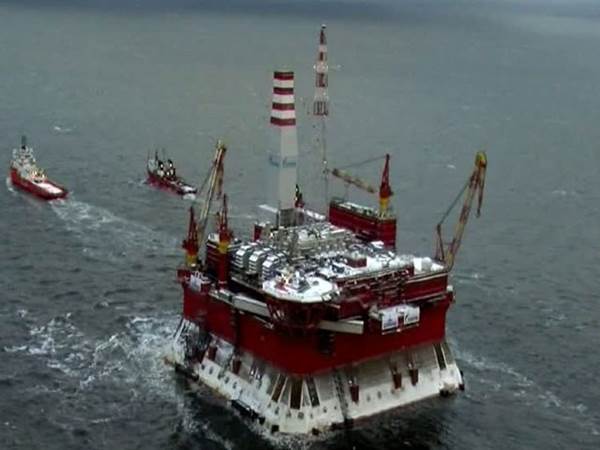

МЛСП «Приразломная»



Управление технологическими процессами и системами безопасности на МЛСП «Приразломная» производится с помощью Автоматизированной системы управления и безопасности (АСУБ), предназначенной для централизованного автоматизированного управления процессом добычи, подготовки, хранения и отгрузки нефти, управления тепло-энергетическим комплексом, управления системами жизнеобеспечения, контроля состояния пожарной и газовой обстановки, защиты и своевременной остановки технологического процесса при угрозе аварии.

Высота одной только буровой вышки – 52 метра, как 17-этажный дом. 48 скважин способны добывать ежедневно до 20 тысяч кубометров нефти.

Состав платформы:

· верхнее строение: масса – 39 тыс. тонн, включает в себя: буровую вышку, колодцы для скважин (40 шт.), две системы отгрузки продукции мощностью 10 тыс. куб.м/час.

· Опорное основание/кессон:

масса – 79 тыс. тонн;

габариты – 126 × 126 м.

включает в себя:

Ø 14 танков для нефти общим объемом 113 тыс. м3,

Ø 2 танка для воды общим объемом 28 тыс. м3.

Добыча нефти до 180 тыс. баррелей (22 тыс. тонн) в сутки.

Количество скважин: 48 штук.

Объем нефтехранилищ: 127000 куб. м.

Персонал 160 чел.

Габариты: 126 х 126 х 91 м.

Вес платформы: 85000 тонн.

Срок службы 25 лет.



Рост цен на нефть и возможное падение мировой добычи заставляют разрабатывать платформы, которые могут забирать нефть из-под морского дна с больших глубин. Среди буровых платформ есть настоящие гиганты, носящие титул самых больших из рукотворных подвижных сооружений. Существует несколько типов платформ (см. схему внизу). Среди них – стационарные (то есть опирающиеся на дно), вольно закрепленные полупогруженные буровые платформы, мобильные платформы с выдвижными опорами. Рекорд по глубине морского дна, над которым работает установка, принадлежит сегодня плавучей полупогруженной платформе Independence Hub (Мексиканский залив). Под ней простирается толща воды в 2414 м. Полная высота платформы Petronius (Мексиканский залив) – 609 м. Еще недавно это сооружение было самым высоким строением в мире.

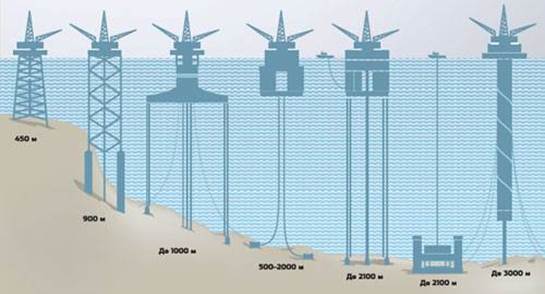

Системы буровых платформ:
в зависимости от глубины морского дна в районе добычи применяются разные конструкции платформ: стационарные, плавучие, а также системы, установленные на дне



Свои планы добычи газа на шельфе Черного моря разрабатывает Украина.

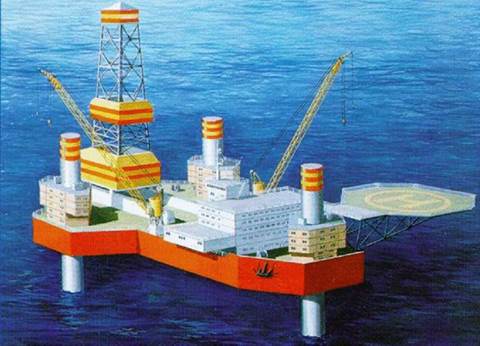

Проект украинской буровой платформы для добычи собственного газа в Черном море
