Камский каскад

Камская часть Волго-Камского каскада включает в себя, как уже было отмечено, три гидроузла: Камский, Воткинский и Нижнекамский.

Камская гидроэлектростанция (КамГЭС)

КамГЭС расположена в городе Пермь.

Строительство ГЭС началось в 1949 году, закончилось в 1958 году. ГЭС является русловой, с совмещённым с плотиной зданием ГЭС.

Первый проект строительства гидроэлектростанции на Каме был разработан ещё в 1930-е годы. Однако реализован он тогда не был. Подготовительные работы по строительству ГЭС были прерваны войной. После войны проект был переработан. Уникальность проекта заключается в совмещении водосбросной плотины и здания ГЭС. Это позволило не только избежать опасности размыва грунтовыми водами основания плотины, но и значительно уменьшить стоимость всего проекта. Несмотря на необычность проекта, станция получилась надёжной, но сложной в эксплуатации. Для проведения ремонтных работ на гидроагрегатах станции подобной конструкции необходимо вскрывать водослив и проводить дополнительные бетонные работы. Поэтому от специалистов станции требуется высочайший уровень профессионализма и надёжности в работе.

Как и на многих других ГЭС СССР при строительстве широко применялся труд заключенных.

18 сентября 1954 года в торжественной обстановке был произведён пуск первого гидроагрегата. Полностью Камская ГЭС была сдана в 1958 году. В 1964 году Камская ГЭС была принята Государственной комиссией.

Состав сооружений ГЭС:

· железобетонная водосливная плотина, совмещённая со зданием ГЭС;

· русловая и пойменная намывные плотины длиной 650 м и 1166 м соответственно, максимальной высотой 35 м;

· двухниточный шестикамерный судоходно-лесосплавной шлюз.

По плотине ГЭС проложен автомобильный мост.

Мощность ГЭС – 522 МВт (первоначально 483 МВт). Среднегодовая выработка – 1 710 млн. кВт·ч. В здании ГЭС установлено 23 поворотно-лопастных гидроагрегата, работающих при рабочем напоре 15 м:

· 10 мощностью по 21 МВт,

· 13 мощностью по 24 МВт.

Также на станции был установлен экспериментальный горизонтальный гидроагрегат с турбиной ПЛ-548-Г-450, однако в 1992 году он был демонтирован. Подпорные сооружения ГЭС (длина напорного фронта 2,5 км) образуют крупное Камское водохранилище.

Камская ГЭС предназначена для покрытия пиковой части графика нагрузки в ЕЭС России. Входя в Волжско-Камский каскад ГЭС, Камская ГЭС также имеет большое значение в регулировании частоты на всей Европейской части страны.

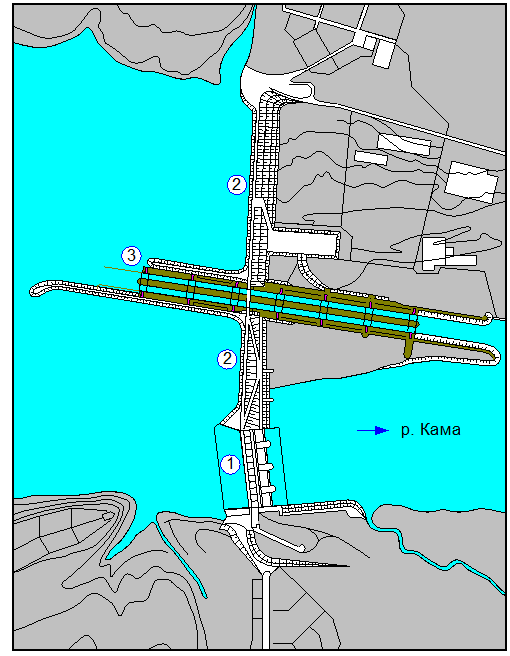

Схема Пермского гидроузла – схематический план гидротехнических

сооружений:

1 – гидроэлектростанция; 2 – земляная плотина; 3 – парный шестикамерный шлюз

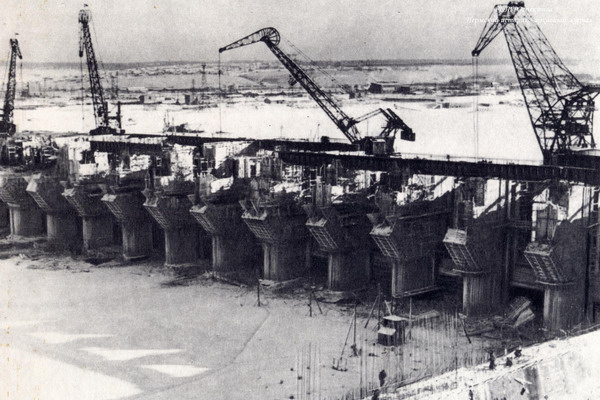

Строительство Камской ГЭС

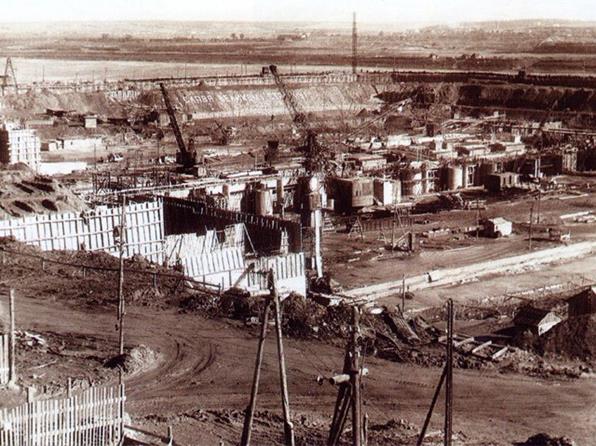

Кадры кинохроники со строительства Камской ГЭС

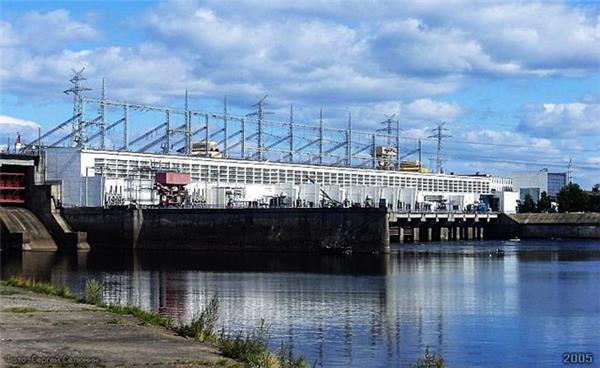

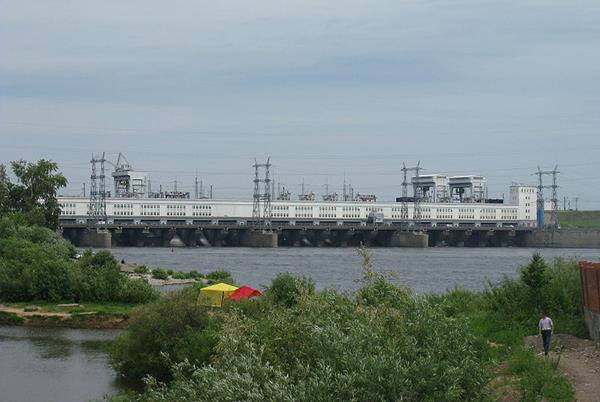

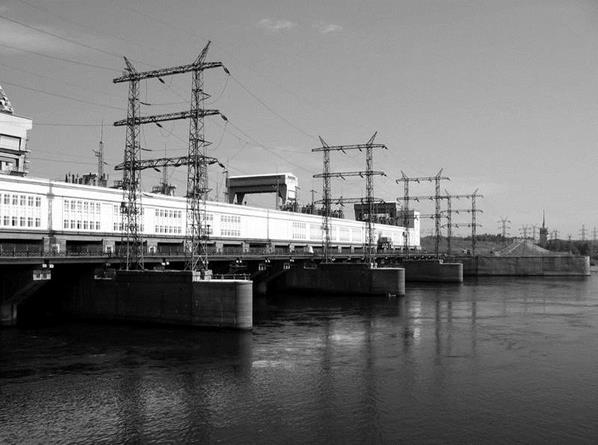

Камская ГЭС

Воткинская гидроэлектростанция (ВотГЭС)

ВотГЭС находится в Пермском крае в городе Чайковский.

Сооружение гидроузла начато в 1955 году, в 1961 году пущен 1-й агрегат, 20 декабря 1963 года станция введена на полную мощность. 9 июля 1966 года Постановлением Совета Министров СССР Воткинская ГЭС принята в промышленную эксплуатацию.

В состав гидроузла входят:

· 8-пролётная водосливная плотина длиной 191 м и высотой 44,5 м;

· земляные намывные плотины общей длиной 4,79 км и наибольшей высотой 35 м;

· здание ГЭС длиной 308 м;

· судоходный однокамерный двухниточный шлюз с низовым подходным каналом и защитной дамбой в верхнем бьефе.

По сооружениям ГЭС проложен автомобильный переход. Железные дороги подходят к плотине с двух сторон, но на плотине железной дороги нет.

Мощность ГЭС – 1 020 МВт (первоначально 1000 МВт), проектная среднегодовая выработка – 2,28 млрд. кВт·ч (за последние 10 лет в среднем 2,6 млрд.кВт·ч). В здании ГЭС установлено 10 поворотно-лопастных гидроагрегатов, работающих при расчётном напоре 17,5 м: 2 гидроагрегата мощностью по 110 МВт, 8 гидроагрегатов мощностью по 100 МВт. Напорные сооружения ГЭС (длина напорного фронта 5,37 км) образуют крупное Воткинское водохранилище площадью 1120 км², полной и полезной ёмкостью 9,4 и 3,7 км³. При создании водохранилища было затоплено 73,3 тыс. га сельхозугодий, перенесено 6641 строений.
