III.1. Основные определения.

В большинстве случаев усиление, даваемое одним каскадом, оказывается недостаточным, и в усилителе используют несколько каскадов, включив их так, что усиленные первым каскадом сигналы подводятся ко второму, затем к третьему и т.д.

Обратная связь представляет собой передачу сигналов из последующих цепей или каскадов в предыдущие, т.е. в направлении, обратном нормальному распространению сигнала в процессе усиления (рис.3.1).

Рис.3.1. Схема обратной связи.



Условимся полагать, что:

К – коэффициент усиления усилителя без обратной связи:

К = UВЫХ / UВХ ……………………………. (3.1).

КСВ – коэффициент усиления усилителя, охваченного обратной связью,

равный отношению выходного напряжения усилителя UВЫХ к напряжению U,

подаваемому на вход схемы:

КСВ = UВЫХ / U ……………………………... (3.2).

b - коэффициент передачи напряжения цепи обратной связи (коэффициент

обратной связи), равный отношению её выходного напряжения UСВ к

выходному напряжению усилителя, являющемуся входным напряжением

цепи обратной связи:

b = UСВ / UВЫХ ………………………………. (3.3),

отсюда UСВ = b×UВЫХ ……………………………….. (3.4).

Обратная связь может очень сильно влиять на свойства и характеристики усилителя, а поэтому её часто намеренно вводят для изменения его свойств.

Обратная связь может вызываться следующими причинами:

1. Физическими свойствами и конструкцией усилителя; такую обратную связь называют внутренней обратной связью;

2. Паразитными индуктивными, емкостными и гальваническими связями между входными и выходными цепями, создающими пути для обратной передачи сигналов; такую обратную связь называют паразитной обратной связью;

3. Специально вводимыми цепями, намеренно создающими в усилителе обратную связь для изменения его свойств в нужном направлении; такую обратную связь называют внешней обратной связью или просто обратной связью.

Паразитные и внутренние обратные связи, как правило, не всегда поддаются расчёту и могут ухудшать свойства усилителя; поэтому при конструировании усилителей принимаются меры для их ослабления.

Цепь обратной связи вместе с частью схемы усилителя, которую она охватывает, образует замкнутый контур, называемый петлёй обратной связи. В зависимости от количества петель обратной связи, имеющихся в усилителе, различают однопетлевую и многопетлевую обратную связь (рис.3.2).





а)

б)

в)

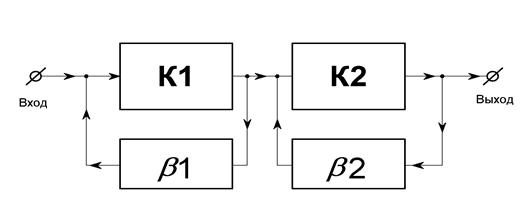

Рис. 3.2. Виды обратной связи

а – однопетлевая; б и в – многопетлевая.



Если в петле обратной связи, охватывающей усилитель или его часть, имеется одна петля обратной связи, связь называют однопетлевой (рис.3.2а); если петель обратной связи несколько, связь называют многопетлевой (рис.3.2б,в).
