Действительные характеристики

В окончательном виде действительные характеристики центробежного насоса получают на заводских испытательных стендах.

Наибольшее распространение получили комплексная и универсальная характеристики насоса.

Комплексной характеристикой центробежного насоса называется графическая зависимость основных технических показателей насоса (напора Н, мощности N, кпд η, допустимого кавитационного запаса )от подачи Q при постоянном значении частоты вращения вала, вязкости и плотности перекачиваемой жидкости на входе в насос. В общем виде она представлена на рисунке 5.3.

По характеристике выделяют режимы:

- Оптимальный – режим работы насоса при наибольшем значении кпд ( ).

- Номинальный – режим, обеспечивающий заданные технические параметры насоса. Номинальный режим должен находиться в рабочей части характеристики.

- Рабочая часть характеристики – зона характеристики насоса, в пределах которой рекомендуется длительная его эксплуатация. Рабочая часть определяется допустимым снижением кпд (до 5…8 %) от максимального его значения.

Универсальная характеристика – графическая зависимость, основных параметров насоса от подачи при различных частотах вращения ротора (диаметрах рабочего колеса; количествах ступеней многоступенчатых насосов). Такая характеристика (рисунок 5.4) дает полное представление об области эксплуатации насоса.

Рис. 5.3. Комплексная характеристика центробежного насоса

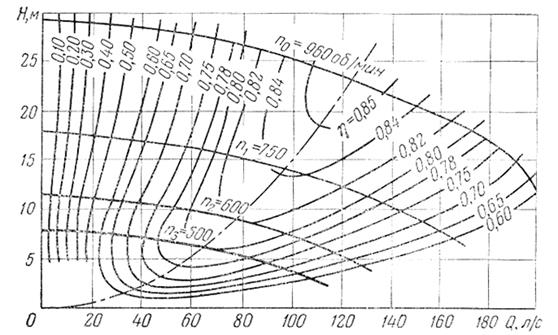

Рис. 5.4 Универсальная характеристика центробежного насоса
