I. Воздействие на характеристику трубопроводной сети.
К данной группе методов регулирования относятся:
а) дроссельное регулирование - состоит в создании потоку искусственного сопротивления в виде сужения сечения потока в каком-либо его сечении при помощи дроссельного устройства (задвижка, заслонка, штуцер и др.). Регулирующее дроссельное устройство устанавливают на напорной линии насоса, обычно вблизи него. Изменяя положение дросселя можно получить любую подачу в сети от 0 до значения, соответствующего полному его открытию.

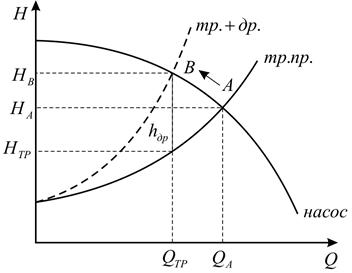

Суть метода показана на рисунке 6.2. Здесь точка А является рабочей точкой системы при полностью открытом дроссельном устройстве. Точка В – при частично закрытом запорном устройстве.
Рисунок 6.2. - Метод регулирования дросселированием
Для создания требуемой подачи Qтр, потоку требуется сообщить напор Нтр, соответствующий расходу энергии в трубопроводе при данной подаче. Однако напор, развиваемый насосом НВ при этой же подаче, больше. Чтобы обеспечить требуемый режим, потери напора в трубопроводе, увеличивают до напора, развиваемого насосом, с помощью дроссельного устройства. Характеристика трубопровода при этом становится круче и пересекает характеристику насоса в точке В. Разница Нтр - НВ = hдр. соответствует местным потерям энергии в дроссельном устройстве.
Таким образом, требуемая подача обеспечивается за счет увеличения потерь в трубопроводе, что является недостатком данного метода регулирования. Способ регулирования – неэкономичный. Мощность, потребляемая насосом при дросселировании, составляет:
, (6.3)
где η – кпд насоса при соответствующем режиме работы.
Поскольку при дросселировании полезно используется в сети только напор Нтр, то кпд насосной установки ηн.у. будет меньше кпд насоса и составит:
.
Достоинствами данного метода регулирования являются - простота; надежность; оперативность; плавность (обеспечивается любая подача).
б) Регулирование перепуском - состоит в перепуске части жидкости с выхода насоса на его вход по перепускному трубопроводу (байпасу).
На графике, изображенном на рисунке 6.3, исходный режим работы характеризуется рабочей точкой А. Для обеспечения подачи в основном трубопроводе Qтр в сети требуется создать напор Нтр. Этот напор может развиваться насосом только при подаче QВ. Последнюю создают подключением к основному трубопроводу перепускного, открытием на нем дроссельного устройства. Насос в этом случае работает на два параллельных трубопровода с суммарной характеристикой, пересекающейся с характеристикой насоса в точке В. Подача насоса возрастает от значения QA до QВ, а в основном трубопроводе падает до Qтр.
Разница подачи насоса QВ и подачи в основном трубопроводе Qтр, соответствует количеству жидкости перепускаемому по перепускной линии – q. Насос, таким образом, работает при большей, чем требуется подаче, но развивает требуемый напор.
Рисунок 6.3. - Метод регулирования перепуском
Достоинства и недостатки метода регулирования перепуском такие же, как при дросселировании.
Мощность, потребляемая насосом при перепуске, составляет:
. (6.4)
При пологопадающих Q-Н характеристиках насоса выгоднее использовать дросселирование, при крутопадающих – перепуск.
