Изоляционные конструкции с газовой изоляцией



Рис. 2.8.1. Пробивное напряжение в однородном поле для различных диэлектриков: 1 - фарфор; 2 - трансформаторное масло; 3 - элегаз (0,1 Мн/м 1 );

4 - элегаз (0,7 Мн/м 2 ).





а) б)

Рис. 2.8.2. Эталонный конденсатор с элегазовой изоляцией на 1,5 МВ (а) и трансформатор напряжения на 110 кВ 3НОГ-М-110 (б)

Рис. 2.8.2. Трансформаторы тока с элегазовой изоляцией ТГФ-220

Рис. 2.8.4. Трансформаторы тока с элегазовой изоляцией ТГФ-110

а) б)

Рис. 2.8.5. Элегазовые выключатели колонкового типа на 145 кВ фирмы “Сименс”(а) и баковый ВГБ-35 на 35 кВ «Уралэлектротяжмаш» (б)

а) б)

Рис. 2.8.6. Элегазовые проходные изоляторы (а) и вводы (б)





Рис. 2.8.7. Эскиз ячейки герметизированного распределительного устройства Uном= 330 кв: 1 - ввод; 2 - разъединитель с зазешителем; 3 - соединительные шины; 4 — трансформатор напряжения; 5 — выключатель с трансформатором тока; 6 -устройство для заполнения элегазом и контроля его давления



Рис. 2.8.8. Электроподстанция 220/10 кВ «Дубнинская» (Московская область).

ОАО “Энергомеханический завод” с 1978 года выпускает высоковольтное оборудование с элегазовой изоляцией , на данный момент является ведущим Российским производителем высоковольтного оборудования с элегазовой изоляцией на классы напряжения 110-750 кВ.

В настоящее время на заводе освоен серийный выпуск следующего оборудования:

¨ КРУЭ – комплектные распределительные устройства на класс напряжения 110-220 кВ;

¨ ТГФ– измерительные трансформаторы тока на класс напряжения 110-220 кВ, класс точности от 10Р до 0,2S, что позволяет использовать данные аппараты для коммерческого учета электроэнергии (АСКУЭ), трансформаторы тока выпускаются, как с пятью, так и с шестью вторичными обмотками;

¨ ВГБУ – выключатели баковые со встроенными трансформаторами тока на класс напряжения 110 кВ, 220 кВ с автономным гидроприводом, встроенными трансформаторами тока, с покрышками из кремнийорганической резины швейцарского производства.

Все типы высоковольтных аппаратов проходят испытания с утверждением протоколов межведомсвенной комиссией, согласованием ТУ и одобрением РАО «ЕЭС России».

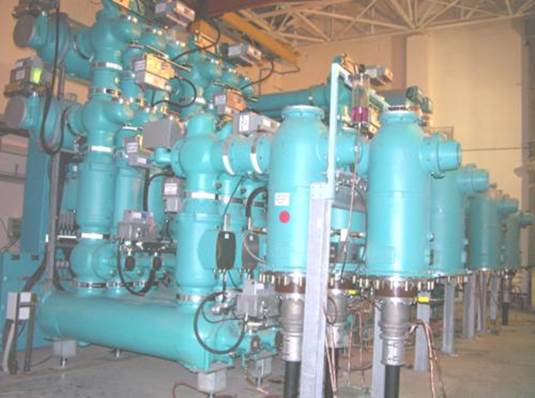

Рис. 2.8.9. Элегазовое распредустройство КРУЭ-220 кВ фирмы «Siemens» на подстанции «Дубнинская».

Рис. 2.8.10. Элегазовое распредустройство 110 кВ ГПП 330/110 ОЭМК



а) б)

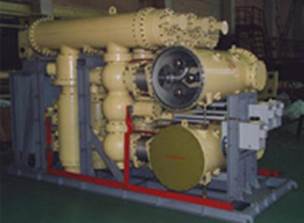

Рис. 2.8.10. Элегазовые КРУЭ 110-500 кВ (а) и трансформаторы тока на 110-220 кВ серии ТГФ (б) Энергомеханического завода г. Санкт – Петербурга.

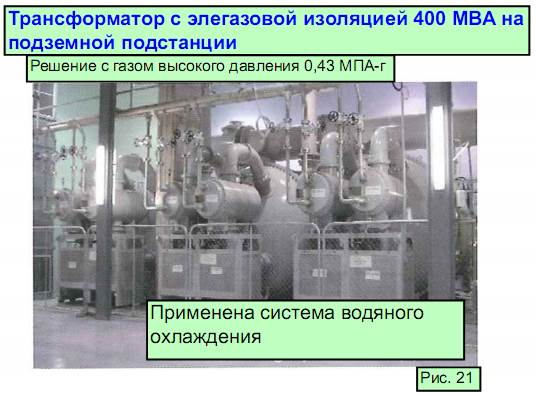

Трансформаторы с элегазовой изоляцией
