Совместная работа турбины и электрогенератора.

При совместной работе турбины с электрогенератором турбина снабжается регулятором частоты вращения, который поддерживает обороты системы (турбина – передача - генератор) практически постоянными во всем диапазоне нагрузок. Если неравномерность регулятора обозначит dn₀, то частота вращения будет изменяться от n₀ при полной нагрузке до n₀+dn₀ при минимальной нагрузке.

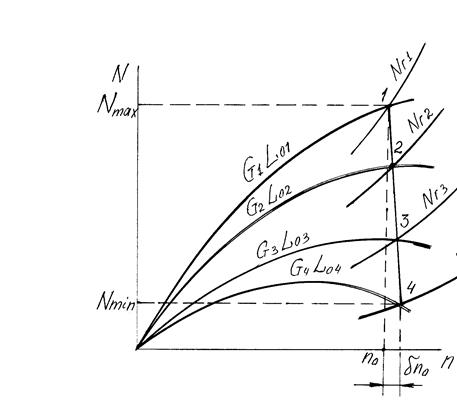

Рис. 17. Диаграмма совместной работы турбины и электрогенератора.

Режим совместной работы турбины и электрогенератора определяется пересечением мощностных характеристик турбины и электрогенератора (рис. 17). Линия совместной работы 1-4 (нагрузочная характеристика). При снижении нагрузки от N_max до N_min регулятор изменяет установку органов управления так, что от комбинации параметров G₁, L₀₁ турбина последовательно переходит на комбинацию G₄, L₀₄ . При этом мощность и частота вращения изменятся по линии 1-4.
