Особенности архитектуры

Упрощенная структурная схема МК подгруппы PIC16F8X приведена на рис. 5.1.


Рис. 5.1.Структурная схема МК подгруппы PIC16F8X.

Архитектура основана на концепции раздельных шин и областей па­мяти для данных и для команд (гарвардская архитектура). Шина данных и память данных (ОЗУ) - имеют ширину 8 бит, а программная шина и про­граммная память (ПЗУ) имеют ширину 14 бит. Такая концепция обеспе­чивает простую, но мощную систему команд, разработанную так, что би­товые, байтовые и регистровые операции работают с высокой скоростью и с перекрытием по времени выборок команд и циклов выполнения. 14-битовая ширина программной памяти обеспечивает выборку 14-битовой команды в один цикл. Двухступенчатый конвейер обеспечивает одновре­менную выборку и исполнение команды. Все команды выполняются за один цикл, исключая команды переходов.

Микроконтроллеры PIC16F83 и PIC16CR83 адресуют 512x14 памяти программ, a PIC16F84 и PIC16CR84 - 1Кх14 памяти программ. Вся па­мять программ является внутренней.

Микроконтроллер может прямо или косвенно обращаться к регистрам или памяти данных. Bee-регистры специальных функций, включая счет­чик команд, отображаются на память данных. Ортогональная (симметричная) система команд позволяет выполнять любую команду над любым регистром с использованием произвольного метода адресации. Ортого­нальная архитектура и отсутствие специальных исключений делает про­граммирование МК группы PIC16F8X простым и эффективным.

Назначение выводов МК подгруппы PIC16F8X приведено в табл. 5.2.

Табл.5.2. Назначение выводов МК подгруппы PIC16F8X

" Этот буфер имеет вход триггера Шмитта, когда конфигурируется в качестве входа внешнего прерывания.

2) Этот буфер имеет вход триггера Шмитта, когда используется в режи­
ме последовательного программирования.

3) Этот буфер имеет вход триггера Шмитта, когда конфигурируется в
режиме RC-генератора и КМОП-вход в остальных случаях.

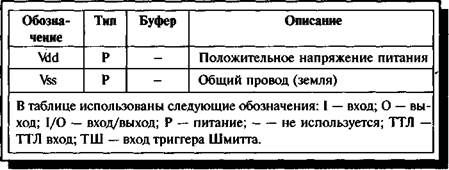

Табл.5.2. Назначение выводов МК подгруппы PIC16F8X (продолжение).

Микроконтроллер содержит 8-разрядное АЛУ и рабочий регистр W. АЛУ является арифметическим модулем общего назначения и выполняет ариф­метические и логические функции над содержимым рабочего регистра и любого из регистров контроллера. АЛУ может выполнять операции сложе­ния, вычитания, сдвига и логические операции. Если не указано иное, то арифметические операции выполняются в дополнительном двоичном коде.

В зависимости от результата операции, АЛУ может изменять значения бит регистра STATUS: С (Carry), DC (Digit carry) и Z (Zerci).
