Регистры специального назначения. Регистр статуса(STATUS) содержит признаки операции (арифметичес­кие флаги) АЛУ, состояние контроллера при сбросе и биты выбора стра­ниц для памяти данных

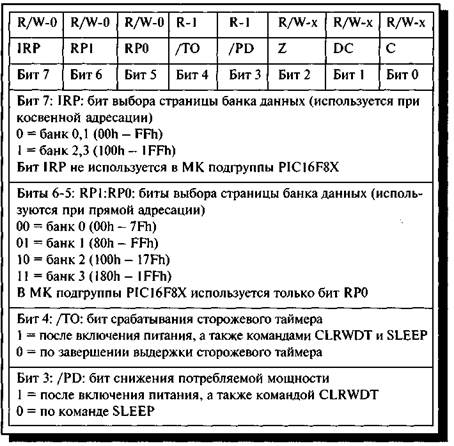

Табл. 5.3.Назначение бит регистра STATUS (адрес 03h, 83h).

Регистр статуса(STATUS) содержит признаки операции (арифметичес­кие флаги) АЛУ, состояние контроллера при сбросе и биты выбора стра­ниц для памяти данных. Назначение бит регистра приведено в табл. 5.3.


Бит 2: Z: бит нулевого результата

1 = результат арифметической или логической операции нулевой

О = результат арифметической или логической операции ненулевой

Бит 1: DC: бит десятичного переноса/заема (для команд ADDWF и

ADDLW)

1 = имеет место перенос из 4-го разряда

О = нет переноса из 4-го разряда

Бит 0: С: бит переноса/заема (для команд ADDWF и ADDLW)

1 = имеет место перенос из самого старшего разряда

О = нет переноса из самого старшего разряда

Примечание: вычитание осуществляется путем прибавления

дополнительного кода второго операнда. При выполнении команд

сдвига этот бит загружается из младшего или старшего разряда

сдвигаемого источника.

Табл.5.3. Назначение бит регистра STATUS (адрес 03h, 83h) (продолжение).

Здесь и далее: R — читаемый бит; W — записываемый бит; S — устанав­ливаемый бит; U — неиспользуемый бит (читается как «О»); -п = 0 или 1 — значение бита после сброса.

Регистр статуса доступен для любой команды так же, как любой другой регистр. Однако если регистр STATUS является регистром назначения для команды, влияющей на биты Z, DC или С, то запись в эти три бита запре­щается. Кроме того, биты /ТО и /PD устанавливаются аппаратно и не мо­гут быть записаны в статус программно. Это следует иметь в виду при вы­полнении команды с использованием регистра статуса. Например, команда CLRF STATUS обнулит все биты, кроме битов /ТО и /PD, а затем установит бит Z=l. После выполнения этой команды регистр статуса может и не иметь нулевого значения (из-за битов /ТО и /PD) STATUS=OOOuuluu, где и - неизменяемое состояние. Поэтому рекомендуется для изменения регистра статуса использовать только команды битовой установки BCF, BSF, MOVWF, которые не изменяют остальные биты статуса. Воздействие всех команд на биты статуса рассматривается в разделе «Описание системы команд».

Регистр конфигурации(OPTION) является доступным по чтению и за­писи регистром, который содержит управляющие биты для конфигура­ции предварительного делителя (пределителя), внешних прерываний, таймера, а также резисторов «pull-up» на выводах PORTB. Назначение бит регистра приведено в табл. 5.4.



R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1 R/W-1
/RBPU INTEDG TOCS TOSE PSA PS2 PS1 PSO
Бит? Бит 6 Бит 5 Бит 4 Бит 3 Бит 2 Бит 1 БитО

Бит 7: /RBPU: бит установки резисторов «pull-up» на выводах PORTB

0= резисторы «pull-up» подключены

1= резисторы «pull-up» отключены

Бит 6: INTEDG: бит выбора перехода сигнала прерывания

0 = прерывание по спаду сигнала на выводе RBO/INT

1 = прерывание по фронту сигнала на выводе RBO/INT

Бит 5: TOCS: бит выбора источника сигнала таймера TMRO

0 = внутренний тактовый сигнал (CLKOUT)

1 = переход на выводе RA4/TOCKI

Бит 4: TOSE: бит выбора перехода источника сигнала для TMRO

0 = приращение по фронту сигнала на выводе RA4/TOCKI

1 = приращение по спаду сигнала на выводе RA4/TOCKI

Бит 3: PSA: бит назначения пределителя

0 = пределитель подключен к TMRO

1 = пределитель подключен к сторожевому таймеру WDT

Биты 2-0: PS2:PSO: биты выбора коэффициента деления пределителя



Значения бит Скорость TMRO Скорость WDT
:2 :1
:4 :2
:8 :4
:1б :8
:32 :16
:64 :32
ПО 1:128 1:64
1:256 1:128

Табл. 5.4.Назначение бит регистра OPTION (адрес 81h).

В том случае, когда пределитель обслуживает сторожевой таймер WDT, таймеру TMRO назначается коэффициент предварительного деления 1:1.

Регистр условий прерывания(INTCON) является доступным по чтению и записи регистром, который содержит биты доступа для всех источников прерываний. Назначение бит регистра приведено в табл. 5.5.



R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-0 R/W-x
G1E EEIE TOIE INTE RBIE TOIF INTF RBIF
Бит? Бит 6 Бит 5 Бит 4 БитЗ Бит 2 Бит! БитО

Бит 7: GIE: бит разрешения всех прерываний

0 = запрещены все прерывания

1 = разрешены все незамаскированные прерывания

Бит 6: EEIE: бит разрешения прерывания записи в EEPROM

0 = запрещены прерывания записи в EEPROM

1 = разрешены прерывания записи в EEPROM

Бит 5: TOIE: бит разрешения прерывания по переполнению TMRO

0 = запрещены прерывания от TMRO

1 = разрешены прерывания от TMRO

Бит 4: INTE: бит разрешения прерываний по входу RBO/INT

0 = запрещены прерывания по входу RBO/INT

1 = разрешены прерывания по входу RBO/INT

Бит 3: RBIE: бит разрешения прерываний по изменению PORTB

0 = запрещены прерывания по изменению PORTB

1 = разрешены прерывания по изменению PORTB

Бит 2: TOIF: бит запроса прерывания по переполнению TMRO

0 = прерывание по переполнению TMRO отсутствует

1 = прерывание по переполнению TMRO имеет место

Бит 1: INTF: бит запроса прерывания по входу RBO/INT

0 = прерывание по входу RBO/INT отсутствует

1 = прерывание по входу RBO/INT имеет место

Бит 0: RBTF: бит запроса прерывания по изменению PORTB

0= ни на одном из входов RB7:RB4 состояние не изменилось

1= хотя бы на одном из входов RB7:RB4 изменилось состояние

Табл.5.5. Назначение бит регистра INTCON (адреса OBh, 8Bh).

Бит разрешения всех прерываний GIE сбрасывается автоматически при следующих обстоятельствах:

• по включению питания;

• по внешнему сигналу /MCLR при нормальной работе;

• по внешнему сигналу /MCLR в режиме SLEEP;

• по окончанию задержки таймера WDT при нормальной работе;

• по окончанию задержки таймера WDT в режиме SLEEP.

Прерывание INT может вывести процессор из режима SLEEP, если пе­ред входом в этот режим бит INTE был установлен в единицу. Состояние бита GIE также определяет: будет ли процессор переходить на подпрог­рамму прерывания после выхода из режима SLEEP.

Сброс битов — запросов прерываний — должен осуществляться соот­ветствующей программой обработки.
