Методика розрахунку параметрів осередку ураження (радіусів зон руйнувань).

Визначення параметрів осередку ураження (радіусів зон руйнувань) здійснюється за допомогою Графіка залежності надмірного тиску від кількості тротилу і відстані до центру вибуху (рисунок 3.3.).

Рисунок 3.3. Графік залежності надмірного тиску від кількості тротилу і відстані до центру вибуху.



При цьому визначаються:

1. Радіус осередку ураження Rос і радіуси зон руйнувань: слабких Rсл = Rос, середніх Rср, сильних Rсил, повних Rпов згідно з значенням величини надмірного тиску на межах цих зон дорівнюють: зони слабких руйнувань – 10 кПа, зони середніх руйнувань – 20кПа, зони сильних руйнувань – 30кПа, зони повних руйнувань – 50кПа.

2. Площа осередку ураження Sо – розраховується за формулою:

, км2

3. Розрахунок надмірного тиску ударної хвилі (УХ) ∆Рф, що очікується в районі об’єкту, розташованого на відстані R від центру вибуху, здійснюється при вибуху тротилу за допомогою формули:

, кПа

де R – відстань об‘єкту від центру вибуху, М;

Q – маса тротилу, Т.

При вибуху інших вибухових речовин в наведену вище формулу підставляється значення маси продукту Q з урахуванням коефіцієнта поправки Квр відповідно до типу ВР, тобто:

,Т,

де Qвр – кількість відповідної ВР за вихідними даними, Т

Квр = 0,97 для пікринової кислоти;

Квр = 1,08 для тетрилу;

Квр = 1,28 для гексогену, тену.

Під час вибуху газоповітряної суміші (ГПС)вуглеводневихпродуктів(пропану, бутану та ін.) утворюється осередок вибуху, в якому виділяють три кругові зони для визначення надмірного тиску на заданій відстані від центру(місця)вибуху (ЦВ) (рисунок 3.4.).

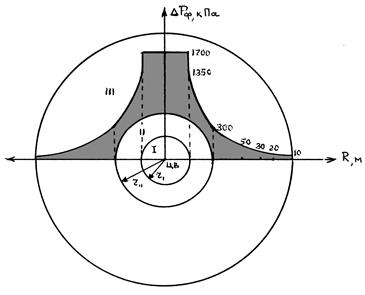

Рисунок 3.4. Зони осередку вибуху газоповітряної суміші

I – зона детонаційної хвилі; II – зона дії продуктів вибуху;

III – зона дії повітряної хвилі; ЦВ – центр вибуху



Зона детонаційної хвилі (зона І) існує в межах хмари вибуху. Радіус цієї зони rІ визначають за формулою, м,

де Q – кількість зрідженого вуглеводневого продукту, т. У межах зони I надмірний тиск можна вважати постійним,

Зона дії продуктів вибуху (зона II) охоплює весь радіус поширення продукту ГПС у результаті її детонації. Радіус зони II становить

Надмірний тиск у межах зони II змінюється від 1350 до 300кПа і може бути визначений на заданій відстані R0 від ЦВ за формулою

де – радіус зони I, м; R0 – відстань від ЦВ до визначеного об’єкта, м.

Узоні дії повітряної УХ (зона III)надмірний тиск на відстані R0 від центру ( ) розраховують за формулою, кПа,



,

де R0 – відстань від ЦВ до об’єкта.

Класифікація вибухонебезпечних зон на підприємствах.Для попередження вибуху на підприємствах визначають вибухонебезпечні зони – приміщення чи його частини, де створюються вибухонебезпечні суміші, – за такою класифікацією (згідно з ДНАОП 0.00-1.32-01). Газопароповітряні вибухонебезпечні середовища визначають як вибухонебезпечні зони класів 0, 1, 2, а пилоповітряні – класів 20, 21, 22.

Вибухонебезпечна зона класу 0 – простір, у якому газоповітряне вибухонебезпечне середовище існує постійно або протягом тривалого часу.

Вибухонебезпечна зона класу 1– простір, у якому вибухонебезпечне середовище може утворюватись під час нормальної роботи.

Вибухонебезпечна зона класу 2–простір, у якому вибухонебезпечного середовища за нормальних умов експлуатації немає, а якщо воно виникає, то рідко і триває недовго (у разі порушення процесу).

Вибухонебезпечна зона класу 20–простір, у якому під час нормальної експлуатації вибухонебезпечний пил у вигляді хмари існує постійно або часто в кількості, достатній для утворення небезпечної концентрації з повітрям.

Вибухонебезпечна зона класу 21–простір, у якому під час нормальної експлуатації ймовірна поява пилу в кількості, достатній для утворення суміші з повітрям вибухонебезпечної концентрації.

Вибухонебезпечна зона класу 22– простір, у якому вибухонебезпечний пил може з’явитися не часто й існувати недовго або утворювати вибухонебезпечні суміші в разі аварії.
