Ствольная коробка служит для соединения всех частей и механизмов винтовки. В ствольной коробке помещается спусковой механизм. Сверху коробка накрывается крышкой.

На стволе размещается глушитель и газовая камера. Корпус глушителя служит для образования объёма расширительной камеры предварительного сброса газов и размещения в нём сепаратора. Кроме того, на нём закреплены основание мушки и колодка прицела. На планке нанесена шкала с делениями от 10 до 42 (обозначающая прицельную дальность в десятках метров).

Основные части и механизмы ВСС «Винторез»

рис. 34

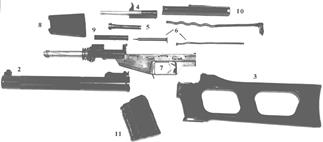

1 – ствол со ствольной коробкой; 2 – глушитель с прицельным приспособлением; 3 – приклад; 4 – затворная рама с газовым поршнем;

5 – затвор; 6 – ударный механизм; 7 – спусковой механизм; 8 – цевьё;

9 – газовая трубка; 10 – крышка ствольной коробки; 11- магазин

Сепаратор четырехкамерного типа предназначен для рассечения и охлаждения пороховых газов, перетекающих вслед за пулей из канала ствола

Затворная рама с газовым поршнем является приводным элементом автоматики. Внутри её помещается возвратный механизм, состоящий из возвратной пружины, её направляющей и стержня с шайбой. Для уменьшения шума при ударе подвижной системы в заднем положении на упоре, имеется полиуретановая прокладка.

Затвор служит для досылания патрона в патронник, запирания канала ствола, извлечения из патронника и отражения гильзы (патрона). Принципиально от затвора АКС74(АКМС) отличается наличием двух ведущих выступов, шести боевых упоров (из них два нижних служат досылателями патрона) и отражателя, который служит для выбрасывания гильзы (патрона) из ствольной коробки.

Газовая трубка направляет движение газового поршня. Передним концом крепится в патрубке газовой камеры, цилиндрической поверхностью в ствольной коробке. Выступы служат для фиксации трубки и для исключения неправильной постановки газовой трубки на винтовку.

Ударный механизм служит для разбития капсюля-воспламенителя патрона и состоит из ударника и боевой пружины с направляющей. Ударник в хвосте имеет отверстие для размещения боевой пружины, пазы для направления движения в ствольной коробке, выступы для взведения и постановки ударника на автоспуск. Цилиндрической поверхностью ударник входит в канал затвора.

Спусковой механизм обеспечивает ведение одиночной и автоматической стрельбы, прекращение огня, предотвращение выстрелов при незапертом затворе и для постановки винтовки на предохранитель.

Цевьё служит для удобства действий при стрельбе и предохранения рук стреляющего от ожогов. Удерживается корпусом глушителя, а при снятом глушителе защёлкой корпуса.

Назначение и устройство магазина идентично с автоматом АС, отличается только ёмкостью на 10 патронов.

Принадлежность к винтовке включает: шомпол, скребок, нож, маслёнку, пенал с протиркой, ёршиком, отвёрткой и выколоткой от 7,62-мм АКМ.

Порядок неполной разборки винтовок.

Автоматическое действие ВСС основано на использовании энергии пороховых газов, отводимых из канала ствола.

При выстреле, часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке канала ствола в газовую камеру, давит на поршень и отбрасывает затворную раму назад.

При движении пули по каналу ствола последовательно открываются отверстия в его стенках для истечения пороховых газов в расширительную камеру. Часть газов устремляется в эти отверстия, опережает пулю и начинает перетекать снова в ствол и далее в глушитель. Давление в канале ствола и расширительной камере падает. После вылета пули из канала ствола, пороховые газы попадают в камеры глушителя, расширяются и при движении в них теряют скорость. Ударяясь о наклонные стенки сепаратора, отражаются и взаимно рассекаются. Происходит дальнейшее охлаждение пороховых газов и потеря ими своей энергии. Как результат, звук выстрела падает до приемлемого уровня (около 90 ДБ).

При отходе затворной рамы назад (как и при отведении её за рукоятку) происходит отпирание затвора и открывание канала ствола. Затвор извлекает из патронника гильзу и, при дальнейшем своём движении подпружиненным отражателем выбрасывает её за пределы ствольной коробки. Такой способ экстракции обеспечивает минимальную дальность вылета гильз от стреляющего, что позволяет при необходимости быстро собрать их.

По окончании действий газов на поршень затворная рама с затвором продолжает движение назад по инерции; сжимает возвратную и боевую пружины, и ставит ударник на взвод автоспуска. Ударившись в полиуретановую прокладку упора возвратного механизма, затворная рама, под действием возвратной пружины возвращается в переднее положение. Затвор двумя своими нижними боевыми упорами досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит ударник из-под взвода автоспуска. При этом если переводчик огня установлен в положение «автоматическая стрельба» (условное обозначение – три точки), заблокированный разобщитель не будет препятствовать продвижению ударника, который под действием боевой пружины нанесёт удар по капсюлю-воспламенителю патрона, произойдёт очередной выстрел.

Автоматическая стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине имеются патроны.

При отпускании спускового крючка, он под действием своей пружины возвращается в исходное положение, а задний выступ шептала встанет на пути движения ударника; ударник остановится. Стрельба прекращается, но винтовка остаётся заряженной, готовой к ведению автоматической стрельбы.

Если переводчик огня установлен в положение «одиночная стрельба» (условное обозначение – одна точка), освобождённый разобщитель, под действием своей пружины, при нажатом спусковом крючке, будет препятствовать движению ударника. Ударник после срыва с автоспуска, под действием боевой пружины, становится на задний выступ разобщителя.

Для осуществления очередного выстрела надо отпустить спусковой крючок. При этом разобщитель освободит ударник, который, под действием боевой пружины, переместится и встанет на задний выступ шептала. При нажатии на спусковой крючок, задний выступ шептала опустится и освободит ударник. Произойдёт выстрел, и работа частей и механизмов повторится.

Потребность в снайперском оружии с дальностью эффективной стрельбы до 2000 м выявилась в ряде локальных войн, в том числе и в Афганистане в 80-е годы, так как снайперские винтовки нормального калибра не обладают соответствующими возможностями.

В России для создания снайперского комплекса с большой дальностью стрельбы был использован крупнокалиберный патрон 12,8х108 мм, применяемый в пулемётах НСВ.

Очень важно для снайперской стрельбы, что боковой ветер оказывает на пулю 12,7-мм патрона влияние в 2,5-3 раза меньшее, чем на пулю 7,62-мм патрона. Такие качества 12,7-мм патрона обеспечивают поражение с первого выстрела на дальности до 1200 м.

12,7-мм самозарядная снайперская винтовка В-94 (рис. 35), в последние годы в ограниченном количестве стала поступать на вооружение спецподразделений для выполнения соответствующих задач.

Назначение В-94 весьма широкое: поражение одиночным выстрелом защищённой живой силы, легкобронированной техники, РЛС, ракетных и артиллерийских установок, авиационной техники на стоянках, обороны побережий от малых судов.

Автомобильная техника и другие технические средства поражаются на дальностях до 2000 м, а живая сила – до 1200 м. Снайпер при этом может оставаться вне досягаемости прицельного огня стрелкового оружия противника.

рис. 35

Винтовка может оснащаться панкратическим оптическим прицелом большого увеличения. Для удобства переноски она имеет складывающийся приклад, что сокращает её длину до 1100 м.

Отдача при стрельбе значительно снижена за счёт постановки эффективного дульного тормоза и амортизирующего затыльника.

Удобство прицеливания обеспечивается устойчивой сошкой и хорошо сбалансированной компоновкой механизмов.

Магазин на 5 патронов и автоматическое перезаряжание позволяют вести при необходимости огонь в высоком темпе, снижают утомляемость стрелка.

При стрельбе из винтовки необходимо обязательно использовать средства предохранения органов слуха.

2.4. П У Л Е М Ё Т Ы

На вооружении подразделений специального назначения могут находиться 5,45 и 7,62-мм пулемёты Калашникова, а также 12,7-мм пулемёт «Утёс» (НСВ-12,7).

На пулемётах Калашникова с индексом «Н» предусмотрена установка ночных прицелов 1ПН51 и 1ПН93, а на пулемёте НСВ-12,7 – дневного оптического прицела СПП-1.

Боевые свойства пулемётов.

5,45-мм ручной пулемёт Калашникова РПКС74 (рис. 36) может быть использован для усиления огневой мощи разведывательной группы СпН.

рис. 36

Пулемёт отличается от автомата АКС74 большим весом (5,6 кг), длиной ствола (590мм) и начальной скоростью пули (960 м/с); наличием складывающихся приклада и сошки, а также коробчатого магазина ёмкостью на 45 патронов.

7,62-мм модернизированный пулемёт Калашникова (ПКМ)(рис. 37) является мощным автоматическим оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.

Наиболее действительный огонь по наземным и воздушным целям ведётся на дальности до 1000 м.

Подача патронов, в приёмник при стрельбе производится из металлической патронной ленты, уложенной в коробку ёмкостью 100, 200 или 250 патронов.

Охлаждение ствола – воздушное, допускающее ведение непрерывного огня до 100 выстрелов; после чего при необходимости продолжения стрельбы нагретый ствол снять и установить запасной, а при его отсутствии нагретый ствол охладить водой или снегом.

рис. 37

Пулемёт состоит из следующих основных частей и механизмов (рис. 38):

- ствола;

- ствольной коробки с крышкой, основанием приёмника и прикладом;

- затворной рамы с извлекателем и газовым поршнем;

- затвора;

- возвратно-боевой пружины с направляющим стержнем;

- трубки газового поршня с сошкой;

- спускового механизма.

В комплект пулемёта входят: коробки с патронными лентами, принадлежность, ремень, чехол, запасные части и запасной ствол.

рис. 38

1 – ствол; 2 – ствольная коробка с крышкой, основанием приёмника и прикладом; 3 – затворная рама с извлекателем и газовым поршнем; 4 – затвор; 5 – возвратно-боевая пружина; 6 – направляющий стержень; 7 – трубка газового поршня с сошкой; 10 – коробка с патронной лентой;

11 – принадлежность; 12 – шомпол

На стволе закреплены основание мушки, газовая камера с регулятором и рукоятка.

К ствольной коробкежестко прикреплены приклад, пистолетная рукоятка и кронштейн крепления коробки с патронной лентой; с помощью шарнира присоединены крышка и основание приёмника. В ствольной коробке помещаются спусковой механизм и приёмник, который служит для передвижения ленты с патронами и подачи их в приёмное окно основания приёмника.

Затворная рама с извлекателем и газовым поршнемслужит для приведения в действие затвора и подавателя, для извлечения патрона из ленты. Внутри неё помещается возвратно-боевая пружина с направляющим стержнем.

Затвор помещается в сквозном канале затворной рамы и служит для досылания патрона в патронник, закрывания канала ствола, разбития капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника и выбрасывателя.

Трубка газового поршня с сошкойкрепится к ствольной коробке с помощью направляющих выступов и пружинной защёлки. Служит для направления движения газового поршня.

Спусковой механизм служит для удержания затворной рамы на боевом взводе, спуска её с боевого взвода и постановки пулемёта на предохранитель. Он состоит из спускового рычага с пружиной, спускового крючка и предохранителя с фиксатором.

Коробки с патронными лентамислужат для помещения лент на 100, 200 или 250 патронов. К пулемёту крепится только коробка на 100 патронов.

Принадлежность к пулемёту включает шомпол; пенал с протиркой, ёршиком, отвёрткой и выколоткой; маслёнку и извлекатель, предназначенным для удаления из патронника оставшейся части гильзы в случае её поперечного разрыва. Кроме этого в принадлежность входит рамка и втулка для стрельбы холостыми патронами.

Автоматическое действие пулемёта основано на использовании энергии пороховых газов, отводимых из канала ствола.

При выстреле часть пороховых газов, действующих на пулю, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с затворной рамой в заднее положение. При откате затворной рамы назад происходит отпирание затвора, извлечение затвором гильзы и отражение её из ствольной коробки, извлечение очередного патрона извлекателем из ленты и подача его в продольное окно приёмника, перемещение ленты подавателем в приёмнике влево на одно звено и сжатие возвратно-боевой пружины.

В переднее положение затворная рама с затвором возвращается под действием возвратно-боевой пружины. Если спусковой крючок нажат, то затворная рама с затвором, не задерживаясь шепталом спускового рычага, продолжает движение вперёд, досылателем затвора выталкивает патрон из продольного окна приёмника и досылает его в патронник; зацепы извлекателя захватывают очередной патрон в ленте, а палец подачи перемещается вправо на одно звено ленты.

При подходе затворной рамы в крайнее переднее положение происходит запирание затвора. Далее, при неподвижном затворе, ударник, жёстко сцепленный с затворной рамой, продвигается вперёд и бойком наносит удар по капсюлю патрона. Происходит выстрел, и работа автоматики пулемёта повторяется. Стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в ленте не будут израсходованы все патроны.

При отпускании спускового крючка, затворная рама с затвором остановится в заднем положении на боевом взводе; для продолжения стрельбы необходимо вновь нажать на спусковой крючок.

Общий вид НСВ-12,7 «Утёс»

Рис. 39

Дальность действительного огня по легкобронированным целям – до 800 м, по открытой живой силе, огневым средствам и воздушным целям – до 1500 м.

Питание пулемёта патронами производится из металлической ленты, которая укладывается в коробку ёмкостью 50 патронов.

Охлаждение ствола – воздушное, допускающее ведение непрерывного огня до 100 выстрелов, после чего нагретый ствол должен быть охлаждён или заменён запасным.

Пулемёт состоит из следующих основных частей и механизмов (рис. 40):

- ствола;

- ствольной коробки;

- затворной рамы с затвором;

- возвратного механизма с буферным устройством;

- приёмника;

- спускового механизма;

- рукоятки перезаряжания.

В комплект пулемёта входят: оптический прицел, металлические коробки с лентами, треножный станок, ЗИП и чехлы.

Ствол принципиально не отличается от ствола ПКМ, за исключением того, что имеет в канале восемь нарезов, а не четыре.

Основные части и механизмы пулемёта НСВ-12,7 «Утёс»

рис. 40

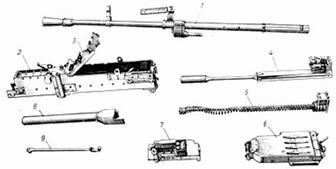

1 – ствол; 2 – ствольная коробка; 3 – основание приёмника; 4 – затворная рама с затвором; 5 – возвратный механизм с буферным устройством; 6 – крышка приёмника; 7 – спусковой механизм; газовый цилиндр; 9 – рукоятка перезаряжания

Затворная рама с затворомимеет: внутри – канал для помещения возвратно-боевой пружины, сзади – стойку для закрепления затвора, вверху – боевой взвод, в передней части укреплён газовый поршень.

Затворс помощью серег шарнирно соединён с затворной рамой. Внутри затвора помещается боёк, предназначенный для разбития капсюля патрона.

Возвратный механизм, в отличие от ПКМ, имеет буферное устройство, которое служит для смягчения удара затворной рамы при её движении назад и сообщения затворной раме интенсивного толчка вперёд при возвращении её в переднее положение.

Приёмник состоит из основания и крышки и служит для направления движения ленты с патронами и направлении патрона при досылании его в патронник.

Спусковой механизмкрепится в верхней части ствольной коробки чекой и служит для удержания затворной рамы на боевом взводе, спуска её с боевого взвода и постановки пулемёта на предохранитель.

Рукоятка перезаряжания служит для отведения затворной рамы назад и постановки подвижных частей на боевой взвод, Она состоит из основания, ролика и оси ролика.

Станокслужит для наведения пулемёта в цель и придания ему устойчивости при стрельбе, и обеспечивает наведение по вертикали от - 8⁰ до +10⁰ , а по горизонту +25⁰.

Автоматическое действие пулемёта основано на принципе использования энергии пороховых газов, отводимых из канала ствола.

При выстреле часть пороховых газов, действующих на пулю, устремляется через отверстие в стенке ствола в газовую камеру, давит на поршень и отбрасывает подвижные части пулемёта в заднее положение. При отходе затворной рамы назад происходит отпирание канала ствола, извлечение гильзы из патронника и перемещение ленты в приёмнике на одно звено.

Отпирание канала ствола осуществляется выведением затвора из зацепления с боевыми выступами ствольной коробки. Затворная рама в крайнем заднем положении ударяется в буфер и под действием буферной и возвратной пружин начинает движение вперёд.

При движении затворной рамы в переднее положение затвор левым верхним боевым упором досылает очередной патрон в патронник, перемещается влево и запирает канал ствола, а толкатель выбрасывает гильзу через гильзоотвод вперёд.

Затворная рама серьгой затвора ударяет по бойку, боёк выходит из канала затвора и разбивает капсюль патрона; происходит выстрел. Работа автоматически будет повторяться до тех пор, пока не будет отпущен спусковой крючок (рычаг) или пока в ленте будут патроны. При освобождении спускового крючка шептало опустится вниз; затворная рама остановится на шептале. Стрельба прекратится.

Порядок неполной разборки пулемётов.

Стрелковое оружие при правильном уходе, сбережении и обращении с ним является надёжным и безотказным оружием. Однако в результате неосторожного обращения с ним, загрязнения и износа частей, а также при неисправности патронов могут быть задержки при стрельбе.

Для предупреждения задержек необходимо:

- постоянно содержать оружие в полной исправности;

- своевременно и с соблюдением всех правил осматривать, чистить и смазывать оружие, особенно тщательно следить за чистотой и исправностью подвижных частей, канала ствола, газовых путей и магазина (коробки с лентами);

- оберегать части и механизмы оружия от загрязнения и ударов;

- перед стрельбой протирать канал ствола, прочищать и смазывать тонким слоем трущиеся при стрельбе поверхности деталей;

- осматривать оружие и патроны, неисправные и грязные патроны для стрельбы не применять.
