Прибор ПБС-1

рис. 26

а – общий вид; б – части прибора.

1 – корпус (кожух); 2 – сепаратор; 3 – крышка головки; 4 – основание головки; 5 –обтюратор; 6 – переднее кольцо; 7 – втулки; 8 – перегородки; 9 – заднее кольцо; 10 – резьба для соединения корпуса с головкой; 11 – защёлка

Корпус (кожух)представляет собой полый цилиндр, в который помещаются сепаратор и обтюратор. На наружной поверхности корпуса имеется резьба для соединения его с головкой. Для предотвращения самоотвинчивания корпуса на его наружной поверхности приклёпана защёлка, в виде пружины.

Сепараторсостоит из десяти перегородок. Для предотвращения смещения перегородок, между ними на стержнях помещены цилиндрические втулки. Перегородки и втулки соединены между собой стержнями с помощью переднего и заднего колец. В кольцах и перегородках имеются отверстия для прохода пуль.

Головка служит для закрепления прибора на автомате и выпуска лишних пороховых газов из канала ствола.

Основание головки имеет резьбу для навинчивания на корпус, продольный паз для фиксатора обтюратора и выемки для защёлки. Патрубок имеет наружную резьбу для навинчивания крышки, и внутреннюю резьбу для навинчивания прибора на дульную часть ствола автомата.

К крышке головкиприклёпана тарельчатая пружина, которая предохраняет навинченный на автомат прибор от самоотвинчивания.

Обтюратор представляет собой резиновую пробку, заключенную в металлическую обойму с фиксатором. Фиксатор входит в продольный паз головки прибора и обеспечивает однообразное положение обтюратора по отношению к стволу автомата при стрельбе на протяжении всей живучести пробки, если даже прибор разбирался для чистки.

Для наведения автомата в цель при стрельбе патронами «УС» с прибором для беззвучной и беспламенной стрельбы вместо штатной прицельной планки с хомутиком на автомат устанавливается специальная прицельная планка, с помощью которой обеспечивается также наведение автомата в цель и при стрельбе обыкновенными 7,62-мм патронами образца 1943 года без прибора.

Специальная прицельная планка (рис. 27) имеет на верхней плоскости деления с цифрами от 1 до 10 и деление с буквой П, для стрельбы обыкновенными патронами. С обратной стороны прицельной планки (на нижней плоскости) имеются деления с цифрами от 1 до 4, для стрельбы патронами «УС».

Во втулке прицельной планки смонтированподвижный целик, который перемещается в поперечном направлении вправо и влево при соответствующем вращении фиксатора.

Хомутик прицельной планки имеет гнеток для вывода хомутика на вырез прицельной планки при нажиме пальцами руки.

Головки хомутика имеют по шесть зубцов различной высоты. Против каждого зубца нанесены цифры, характеризующие высоту зубца. Зубцы головок с одноимёнными цифрами при установке прицела для стрельбы патронами «УС» ложатся на секторы прицела. Цифры зубцов подбираются при приведении автомата к нормальному бою стрельбой патронами «УС».

Для стрельбы из автомата обыкновенными патронами, головки хомутика отводятся в стороны от центра прицельной планки и фиксируются поворотом их на шпильке, при этом хомутик своей сферической поверхностью ложится на секторы основания прицела.

Специальная прицельная планка с хомутиком

рис. 27

1 – прицельная планка; 2 – хомутик; 3 – головка хомутика правая; 4 – фиксатор целика; 5 – подвижный целик; 6 – головка хомутика левая; 7 – фиксаторы головок; 8 – гнеток хомутика; 9 – шпилька для фиксирования головок хомутика

а – цапфы; б – зубцы головок

Разборка и сборка прибора производятся для чистки, смазки, замены обтюратора и ремонта неисправных частей, при этом необходимо соблюдать следующие правила:

- разборку и сборку производить на столе, а в поле – на чистой подстилке;

- при разборке и сборке не применять больших усилий;

- перед тем как отделить прибор от автомата, обязательно проверить, нет ли патрона в патроннике.

Разборку прибора производить в следующем порядке.

Отделить прибор от автомата:зажать приклад автомата ступнями ног; обхватить головку прибора руками и, вращая по ходу часовой стрелки, отвинтить прибор.

Отделить головку от корпуса прибора:взять прибор в правую руку так, чтобы большим пальцем правой руки прижать защёлку головки к корпусу, а левой рукой, вращая головку против хода часовой стрелки, отвинтить головку и отделить обтюратор и сепаратор.

Отделить крышку головки:обхватить пальцами левой руки основание головки, а пальцами правой руки крышку; вращая крышку против хода часовой стрелки, отвинтить её от основания головки.

Сборку прибора производить в обратном порядке. При этом особое внимание обратить на то, чтобы навинчивание головки производилось с максимальным усилием рук, для более плотного поджатия резины обтюратора. А при навинчивании прибора на дульную часть ствола автомата, закрутить его до конца резьбы, вращая прибор против хода часовой стрелки.

Подготовка автомата с прибором ПБС-1 к стрельбе производится так же, как и для стрельбы обыкновенными патронами. При снаряжении магазинов обращать особое внимание на то, чтобы в числе патронов «УС» (головки пуль которых окрашены в чёрный цвет с зелёным пояском) не оказалось обыкновенных патронов образца 1943 года, стрельба которыми при наличии на автомате прибора не допускается.

Для подготовки специальной прицельной планки к стрельбе патронами «УС» необходимо поднять прицельную планку и вращать левую и правую головки хомутика (в любую сторону) до тех пор, пока они под действием пружин, не сместятся к центру прицельной планки; установить головки хомутика таким образом, чтобы зубцы обеих головок с одноимёнными цифрами при опускании прицельной планки ложились на секторы основания прицела.

Необходимые значения цифр зубцов головок определяются при приведении данного автомата к нормальному бою патронами «УС» с прибором и запоминаются разведчиком.

Нажимая на гнеток хомутика прицельной планки, передвинуть хомутик до совмещения его верхнего среза с делением на нижней стороне прицельной планки, соответствующим дальности стрельбы. Опустить прицельную планку и проверить, чтобы соответствующие зубцы головок хомутика легли на секторы основания прицела.

Чтобы установить целик в положение для стрельбы патронами «УС» необходимо отвести фиксатор целика вправо и, вращая его, сместить целик в нужном направлении на необходимую величину. Величина и направление смещения целика от нулевого значения (от средней риски) определяются при приведении автомата к нормальному бою патронами «УС» с прибором и запоминаются разведчиком.

Порядок неполной разборки автоматов.

В последние годы на вооружение подразделений специального назначения стали поступать специальные автоматы АС «Вал» (рис. 28), способные скрытно поражать живую силу противника, защищённую противоосколочными жилетами или стальным листом до 5 мм, а также небронированную технику на дальностях до 400 м.

Общий вид АС «Вал»

рис.2.2.15

Для стрельбы из автомата применяются специальные 9-мм бронебойные патроны со стальным сердечником СП-6 (ПАБ-9), также могут применяться 9-мм снайперские патроны СП-5.

Для улучшения меткости стрельбы на автомат может быть установлен оптический прицел ПСО-1-1, а в ночное время ночные прицелы 1ПН51 или 1ПН93. При выполнении специальных задач автомат может быть использован совместно с ночным прицельным комплексом НПК-1. Устройство и работа автоматики данного образца оружия будут рассмотрены на примере снайперской винтовки ВСС «Винторез» (в разделе 2.3), вследствие их идентичности.

В настоящее время проходит войсковые испытания 5,45-мм автомат Никонова (АН-94 «Абакан») (рис. 29).

Общий вид АН-94

рис. 29

Работа механизмов автомата основана на использовании энергии пороховых газов, отводимых из канала ствола.

Основные части автомата АН-94

рис. 30

1 – ствол со ствольной коробкой; 2 – кожух в сборе; 3 – крышка;

4 – возвратный механизм; 5 – затвор в сборе; 6 – затворная рама; 7 – курок;

8 – выталкиватель с тросом; 9 – ролик; 10 – боевая пружина; 11 – пружина выталкивателя; 12 – спусковой механизм; 13 – магазин

В процессе стрельбы в автомате осуществляется два взаимосвязанных процесса: перемещение стреляющего агрегата в кожухе и перемещение подвижных частей внутри стреляющего агрегата. Конструкция автомата позволяет вести автоматическую стрельбу двумя темпами – высоким (около 1800 выстр/мин короткими очередями в два выстрела) и низким (около 600 выстр/мин очередями более трёх выстрелов).

В процессе высокотемпной короткой очереди стреляющий агрегат откатывается под действием сил отдачи внутри кожуха и до завершения двух выстрелов практически не воздействует на стрелка. Отдача воспринимается стрелком в виде суммарного импульса лишь после вылета двух пуль из ствола при ударе агрегата в кожух в крайнем заднем положении. Сочетание подвижной установки стреляющего агрегата с высоким темпом стрельбы уменьшает расхождение углов вылета пуль двух последовательных выстрелов, следовательно, повышает кучность автоматической стрельбы и вероятность поражения цели. Высокий темп стрельбы обеспечивается в автомате за счёт короткого хода затворной рамы, наличия буферного устройства и присоединения курка к затворной раме, ускоряющего производство второго выстрела в очереди.

Автоматическая стрельба низким темпом не сопровождается ударами стреляющего агрегата о кожух при откате, что позволяет в процессе длинной очереди уверенно сохранять положение автомата в пространстве.

Порядок неполной разборки АН-94.

1. отделить магазин, нажав большим пальцем руки на защёлку;

2. разрядить автомат, дважды отведя затворную раму назад;

3. отделить оптический прицел; для этого повернуть ручку зажимного рычага в сторону наглазника и снять прицел движением назад;

4. отделить крышку кожуха; для этого вывести защёлку крышки кожуха из фиксирующего паза, повернуть её вниз до ограничения и отделить крышку движением вперёд;

5. отделить стреляющий агрегат; для этого, поставив переводчик обязательно в крайнее заднее положение (АВ), сдвинуть агрегат вперёд до упора и движением вперёд-вверх извлечь стреляющий агрегат;

6. отделить возвратный механизм и боевую пружину; для этого, нажав сзади на пластину возвратного механизма, движением вверх вывести из зацепления со ствольной коробкой; снять ролик с цапфы корпуса ролика;

7. извлечь курок из ствольной коробки; для этого переместить затворную раму вместе с курком в крайнее заднее положение и, вернув затворную раму вперёд, обращая при этом внимание на вхождение поршня в газовую камеру, движением вверх извлечь курок;

8. извлечь затворную раму с затвором из ствольной коробки, отделить затвор от рамы;

9. извлечь выталкиватель с пружиной из ствольной коробки движением вниз и назад (при этом шептало должно быть утоплено);

10. отделить спусковой механизм от кожуха, утопив выступ фиксатора приклада и повернув чеку против часовой стрелки на 90⁰.

Сборка автомата производится в обратном порядке.

Перед постановкой возвратного механизма ввести в соответствующее окно затворной рамы наконечник троса и, удерживая его большим пальцем левой руки, установить возвратный механизм. После этого совместить жёлоб ролика с тросом и установить ролик на ось. В полностью собранном автомате при нажатом спусковом крючке стреляющий агрегат должен без заклинивания отводиться до ограничения в заднюю стенку кожуха и затем под действием пружины амортизатора энергично возвращаться в исходное положение. Перед стрельбой ещё раз убедиться в правильности установки стреляющего агрегата на передней базе.

2.3. СНАЙПЕРСКИЕ ВИНТОВКИ

На вооружении подразделений специального назначения состоят снайперские винтовки: Драгунова (СВД), специальная (ВСС «Винторез») и крупнокалиберная (В-94).

Для улучшения меткости стрельбы на винтовках могут быть установлены оптические прицелы, а в ночное время ночные бесподсветочные прицелы.

При выполнении специальных задач винтовки также могут быть использованы совместно с ночным прицельным комплексом НПК-1.

Боевые свойства снайперских винтовок.

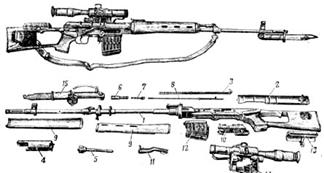

7,62-мм снайперская винтовка Драгунова (СВД) (рис. 30) является оружием снайпера и предназначена для уничтожения различных открытых и маскированных одиночных целей. Наиболее эффективный огонь поддерживается на расстояниях до 800м.
