Очистка газа от углекислого газа

Обычно очистка газа от СО₂ проводится одновременно с его очисткой от сероводорода, т.е. этаноламинами.

При высоком содержании СО₂ (до 12 ... 15 %) и незначительной концентрации сероводорода применяют очистку газа водой под давлением (Рисунок 5.17). Газ, содержащий СО₂ подается в реактор 1, заполненный железными или керамическими кольцами Рашига, которые орошаются водой под давлением. Очищенный газ проходит в водоотделитель 2 и идет по назначению.

Вода, насыщенная углекислым газом, насосом 3 подается в экспанзер 4 для отделения СО₂ методом разбрызгивания. Для полного удаления СО₂ вода подается в дегазационную градирню 5, откуда насосом 6 возвращается в емкость 1.

Выделяемый углекислый газ используется для производства соды, сухого льда и т. п.

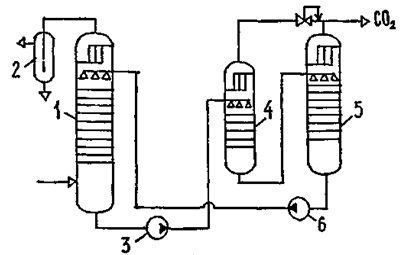

Рисунок 5.17 — Принципиальная схема очистки газа от двуокиси углерода водой под давлением

1 — реактор; 2 — водоотделитель; 3, 6 — насосы; 4 — экспанзер; 5 — дегазационная колонна

5.5 ПРОМЫСЛОВАЯ ПОДГОТОВКА ВОДЫ

Полученная в результате очистки нефти пластовая вода закачивается в продуктивные пласты для поддержания пластового давления.

Вода, отделенная от нефти на УКПН, поступает на установку подготовки воды (УПВ), расположенную также на ЦПС.

Особенно большое количество воды отделяют от нефти на завершающей стадии эксплуатации нефтяных месторождений, когда содержание воды в нефти может достигать до 80 %, т.е. с каждым кубометром нефти извлекается 4 м³ воды.

Пластовая вода, отделенная от нефти, содержит механические примеси, капли нефти, гидраты закиси и окиси железа и большое количество солей. Механические примеси забивают поры в продуктивных пластах и препятствуют проникновению воды в капиллярные каналы пластов, а следовательно, приводят к нарушению контакта "вода-нефть" в пласте и снижению эффективности поддержания пластового давления. Этому же способствуют и гидраты окиси железа, выпадающие в осадок. Соли, содержащиеся в воде, способствуют коррозии трубопроводов и оборудования. Поэтому сточные воды, отделенные от нефти на УКПН, необходимо очистить от механических примесей, капель нефти, гидратов окиси железа и солей, и только после этого закачивать в продуктивные пласты. Допустимые содержания в закачиваемой воде механических примесей, нефти, соединений железа устанавливают конкретно для каждого нефтяного месторождения.

Для очистки сточных вод применяют закрытую (герметизированную) систему очистки.

В герметизированной системе в основном используют три метода: отстой, фильтрования и флотацию.

Метод отстоя основан на гравитационном разделении твердых частиц механических примесей, капель нефти и воды. Процесс отстоя проводят в горизонтальных аппаратах — отстойниках или вертикальных резервуарах-отстойниках.

Метод фильтрования основан на прохождении загрязненной пластовой воды через гидрофобный фильтрующий слой, например через гранулы полиэтилена. Гранулы полиэтилена «захватывают» капельки нефти и частицы механических примесей и свободно пропускают воду.

Метод флотации основан на одноименном явлении, когда пузырьки воздуха или газа, проходя через слой загрязненной воды снизу вверх, осаждаются на поверхности твердых частиц, капель нефти и способствуют их всплытию на поверхность.

Очистку сточных вод осуществляют на установках очистки вод типа УОВ-750, УОВ-1500, УОВ-3000 и УОВ-10000, имеющих пропускную способность соответственно 750, 1500, 3000 и 10000 м³/сут. Каждая такая установка состоит из четырех блоков: отстойника, флотации, сепарации и насосного.

Вместе с очищенной пластовой водой в продуктивные пласты для поддержания пластового давления закачивают пресную воду, полученную из двух источников: подземных (артезианских скважин) и открытых водоемов (рек). Грунтовые воды, добываемые из артезианских скважин, отличаются высокой степенью чистоты и во многих случаях не требуют глубокой очистки перед закачкой в пласты. В то же время вода открытых водоемов значительно загрязнена глинистыми частицами, соединениями железа, микроорганизмами и требует дополнительной очистки.

В настоящее время применяют два вида забора воды из открытых водоемов: подрусловый и открытый.

При подрусловом методе воду забирают ниже дна реки — "под руслом". Для этого в пойме реки пробуривают скважины глубиной 20 – 30 м диаметром 300 мм. Эти скважины обязательно проходят через слой песчаного грунта. Скважину укрепляют обсадными трубами с отверстиями на спицах и в них опускают водозаборные трубы диаметром 200 мм. В каждом случае получают как бы два сообщающихся сосуда — "река - скважина", разделенных естественным фильтром (слоем песчаного грунта). Вода из реки профильтровывается через песок и накапливается в скважине. Приток воды из скважины форсируется вакуум-насосом или водоподъемным насосом и подается на кустовую насосную станцию (КНС).

При открытом методе воду с помощью насосов первого подъема откачивают из реки и подают на водоочистную станцию, где она проходит цикл очистки, и попадает в отстойник. В отстойнике с помощью реагентов-коагуляторов частицы механических примесей и соединений железа выводятся в осадок. Окончательная очистка воды происходит в фильтрах, где в качестве фильтрирующих материалов используют чистый песок или мелкий уголь.

Все оборудование системы сбора и подготовки нефти и воды поставляют в комплектно-блочном исполнении в виде полностью готовых блоков и суперблоков.
