Системы разработки жил, их классификация

Ввиду наличия многих специфических особенно-стей жильных месторожде­ний для описания и анализа систем их разработки целесообразно иметь особую классификацию этих систем.

В предлагаемой классификации систем разработки жильных месторождений = качестве первичного признака их разделения на классы принято, как и в общей классификации систем разработки рудных месторождений, состояние очистно­го пространства. Для классификации систем внутри выделенных классов на груп­пы использованы различные признаки, наи-более характерные для данного клас­са. Также по различным признакам в группах систем выделены и типы (рис. 6.73).

В классификации по возможности сохранены распространенные в практике наименования систем. Однако местные или не вполне правильные наименования 5 ряде случаев заменены новыми.

I класс. Системы с открытым очистным пространством.

Основная отличительная особенность систем этого класса — оставление очистного пространства в период разработки блока (панели, участка) открытым, т. е. свободным, не заполненным закладкой, отбитой рудой или обрушенными по- эодами. Бока и кровля открытого очистного пространства поддерживаются остав­ляемыми временно или постоянно рудными целиками.

Обязательное условие применения систем с открытым очистным простран­ством — устойчивость вмещающих пород и руды. Но и при соблюдении этого условия в промежутке между целиками для поддержания отдель-ных заколов, от­слоений и пр. нередко приходится сооружать искусственную крепь (чаще распор­ки); ее в таких случаях ставят нерегулярно, и она играет вспомогательную роль в поддержании. Часто крепь в открытом очистном пространстве сооружают не с це- •ью поддер-жания вмещающих пород, а лишь в качестве платформы для людей, занятых на очистной выемке.

IIкласс. Системы с магазинированием руды (рис. 6.74, 6.75).

Главная отличительная особенность систем II класса — заполнение очистного пространства в блоке (под-этажа, слоя, его части) по мере выемки жилы отбитой з\гдой, полностью выпускаемой только после окончания отработки данного блока «подэтажа, слоя). Как и при системах с открытым очистным пространством, здесь основным средством поддержания вмещающих пород служат обычно междуэ­тажные и междукамерные рудные целики. Замагазинированная руда лишь в не­которой степени способствует поддержанию вмещающих пород, основное же ее назначение — служить платформой для работающих на очистной выемке людей.

Рис. 6.73. Классификация систем разработки жильных месторождений

Рис. 6.74. Система блокового магазинирования руды со сплошной выемкой по восстанию:

1 — массив руды; 2 — шпуры; 3 — восстающий; 4 — потолочина; 5 — целик; 6 — ходок; 7 — вентиляционный штрек; 8 — откаточный штрек

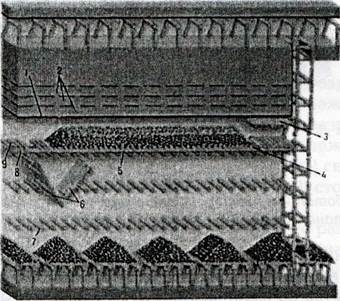

Рис. 6.75. Разработка залежи с частичным (слоевым) магазинированием полезного

ископаемого:

1 — потолочина; 2 — слои полезного ископаемого; 3 — временный полок; 4 — выпускные окна; 5 — настил; 6 — отбойные рештаки; 7 — распорки; 8 — прогоны; 9 — накатник

Чтобы воспрепятствовать обрушению вмещающих пород или предотвратить оазвитие значительного горного давления при отработке жилы (или группы жил) на большой площади, выработанное пространство после выпуска замагазиниро- =анной руды иногда заполняют закладочным материалом. В других случаях после зыпуска руды и выемки целиков вмещающие породы самообрушаются или их об- эушают принудительно. Выработанное пространство при этом заполняется обру­шенной породой.

IIIкласс. Системы с креплением очистного пространства.

Этот класс систем применительно к жильным месторождениям характеризу­ется использованием в качестве основного средства поддержания очистного про­
странства различных видов крепи. Крепь одновременно может служить в каче­стве платформы для работающих.

Следует отметить, что существуют отдельные переходные разновидности си­стем с креплением, которые почти в одинаковой мере можно отнести к классу си­стем с открытым очистным пространством, т. к. здесь для поддержания вмещаю­щих пород используются одновременно и играют почти равную роль как крепь так и рудные целики (рис. 6.76). Условимся относить такие системы преимуще­ственно к классу систем с креплением, имея в виду, что в этом случае очистное пространство в значительной степени заполнено крепью, а не является открытым

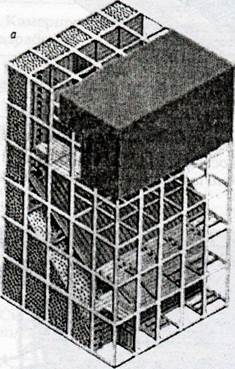

Рис. 6.76. Станковая крепь:

а - крепь в выработанном пространстве, заполняемом твердеющей закладкой- б - станок крепи; 1 - стойка; 2 - верхняк; 3 - распорка '

IVкласс. Системы с закладкой очистного пространства Основной признак, характеризующий системы IVкласса,- заполнение очистного пространства по мере выемки руды закладочным материалом; распорок, крепежных рам, костров соору­жается в призабоином пространстве и используется в качестве вспомогательно­го, обычно временного средства поддержания. В необходимых случаях оставляют междуэтажные (подштрековые, надштрековые) и междублоковые целики V класс. Системы с креплением и закладкой очистного пространства В системах V класса объединяются характерные признаки двух предыдущих классов - с креплением и с закладкой очистного пространства. В отличие от си­стем с закладкой здесь роль крепи как средства поддер-жания не является второ­степенной; крепь сооружается регулярно и часто имеет сложную конструкцию В зависимости от способа очистной выемки системы разделены на три группы- 1 сплошные, 2) слоевые и 3) потолкоуступные, а по направлению очистно! «и каждая группа делится на типы.

- Системы с креплением и закладкой при разработке жильных месторожде­нии применяют еще реже, чем системы с креплением или системы с закладкой

т к. они чрезвычайно трудоемки и отличаются самой низкой производительно­стью труда забойного рабочего. Их используют только в особо тяжелых горно­теологических условиях — при весьма неустойчивой руде и вмещающих породах ж необходимости предотвратить обрушение последних.

VI класс. Системы с обрушением вмещающих пород (рис. 6.77).

Системы VI класса отличаются от всех предыдущих классов тем, что очистное пространство по мере его образования вслед за выемкой заполняется обрушен­ными вмещающими породами. Вмещающие породы поддерживаются при помо­щи крепи обычно только у призабойного пространства.

Рис. 6.77. Система разработки слоевым обрушением

Эти системы имеют большее распространение при разработке пологопадаю- щих пластов и жил. При крутом падении их применяют реже.

Это системы имеют большое распространение при разработке пологопадаю- щих пластов и жил. При крутом падении их применяют реже.

Системы данного класса разделены натри группы: 1) системы слоевого обру­шения; 2) сплошные системы с обрушением кровли и 3) столбовые системы с об­рушением кровли.

В каждой из этих групп типы систем выделяются по различным признакам: в первой — два типа систем по способу подготовки блока (наличию аккумулирую­щих выработок), который оказывает большое влияние на условия доставки руды и организацию очистной выемки; во второй группе — два типа по направлению очистной выемки и в третьей — три типа по способу выемки столба.
