Характеристика трубопроводу. Потрібний напір

Характеристикою трубопроводу називають графічну залежність сумарних втрат напору в трубопроводі від витрати рідини, тобто залежність



Рис.6.2

При ламінарному режимі течії і є характеристика трубопроводу лінійна /рис.6.2 а/; при турбулентному режимі і її будують як параболу другого ступеня/рис.6.2 б/.

Замість характеристики трубопроводу в певних випадках доцільно будувати криву потрібного напору. Потрібним напором Hпотр для простого трубопроводу називається п’єзометричний напір в початковому перерізі, який забезпечує задану витрату рідини в трубопроводі. Якщо цей напір відомий, то його називають заданим напором.

З рівняння /6.1/ для трубопроводу сталого перерізу визначаємо



. (6.7)



В цій формулі статистичний напір .

Для трубопроводу змінного перерізу з (6.6) при α12=…1будемо мати



, (6.8)



або

, (6.9)



де





При турбулентному режимі коли m=2, другий і третій члени правої частини рівняння (6.9) об’єднують, а при ламінарному режимі другим членом як правило нехтують.

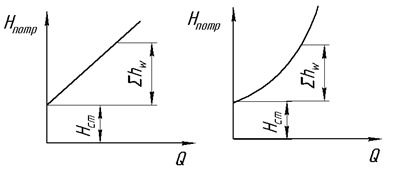

Крива потрібного напору – це характеристика трубопроводу, зміщена вздовж осі ординат на величину Hcm (рис.6.3а – при ламінарній течії, рис. 6.3б – при турбулентній).

З наведених вище формул виходить, що потрібний напір – це той напір, який необхідно створити на початку трубопроводу для долання геометричної висоти , тиску в кінцевому перерізі і всіх гідравлічних опорів в трубопроводі.



а) б)

Рис.6.3
