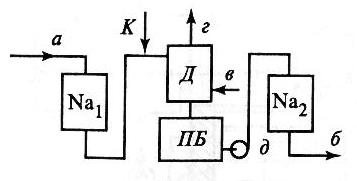

Схема 2. Na-катионирование со снижением щелочности в декарбонизаторе.
В усовершенствованной схеме воду после Na-катионитного фильтра I ступени подкисляют. При введении кислоты происходит взаимодействие ионов Н+ с бикарбонат-ионами с образованием свободной углекислоты. Для её удаления после I ступени устанавливают декарбонизатор. Аппарат заполняется насадкой в виде колец Рашига или деревянных досок для увеличения поверхности контакта.. Навстречу движению воды, стекающей в виде пленок и капель, подается воздух. Углекислота переходит в воздух за счет разности парциальных давлений углекислоты в воде и в воздухе путем десорбции. Расход воздуха принимается 20 м3 на 1 м3 воды. Остаточное содержание СО2 находится в пределах 2 – 6 мг/кг
Все схемы Н-Na-катионирования предназначены не только для умягчения воды, но и снижения щелочности и солесодержания воды, а также для удаления образующейся углекислоты.
Схема 3 Параллельное Н-Na-катионирование.
Исходную воду разделяют на два потока, каждый из которых пропускают через Н- или Na-катионитные фильтры.После фильтров щелочная Nа-катионированная и кислая Н-катионированная вода смешиваются, при этом происходит их частичная нейтрализация с образованием коррозионно-агрессивной углекислоты. Поэтому далее вода поступает в декарбонизатор, а затем на 2 ступень Na-катионирования, в которой происходит окончательное умягчение. По содержанию анионов и щелочности можно регулировать долю воды, направляемой в Na- или Н-катионитный фильтр.
Очищенная по этой схеме вода имеет остаточную жесткость 0,01 мг-экв/кг, щелочность – 0,3 – 0,4 мг-экв/кг. Схема применяется в тех случаях, когда вода после предочистки имеет Жк ≥ 0,5Жо и сумму анионов сильных кислот меньше 7 мг-экв/кг, а также когда необходимо получить умягченную воду с заданной остаточной щелочностью не выше 0,35 мг-экв/кг.
Основным преимуществом этой схемы является возможность получения воды с минимальной щелочностью, что очень важно в случае питания котлов высокого давления при больших добавках химически очищенной воды.
К недостаткам схемы относится уменьшение рабочей емкости Н-катионитных фильтров, загруженных сульфоуглем, при обработке вод с преобладающей некарбонатной жесткостью, а также снижение эффекта умягчения вод с высоким содержанием натриевых солей.
