Схема частичного обессоливания.
Применяется для обработки воды к барабанным котлам с давлением ≤7 МПа. Происходит полное умягчение воды, резкое снижение её щелочности и уменьшение солесодержания за счет разрушения ионов НСО
и улавливания ионов Сl- и SO
. Удаляются все анионы сильных кислот. Появление НСО в обессоленной воде объясняется неполной сорбцией углекислоты в декарбонизаторе и переходом её обратно в форму НСО при повышении рН в анионитном фильтре, где этот ион не задерживается, так как используется низкоосновной анионит.
| Фильтр | Н1 | Н2 | Дк | А2 |
| Обменный ион | Н+ | Н+ | - | ОН- |
| Загрузка | Слабокислотный катионит | Сильнокислотный катионит | Кольца Рашига | Низкоосновной анионит |
| Улавливаемые ионы | Ca2+; Mg2+; Na+ | Все проскоки Ca2+; Mg2+; Na+ | СО2 | Анионы сильных кислот |
| Отключение на регенерацию | По проскоку жесткости | По проскоку Na+ | - | По проскоку Сl- |
Схема глубокого обессоливания.
При проектировании технологии глубокого химического обессоливания учитывают,, что наличие в Н-катионированной воде свободной углекислоты, более сильной, чем кремниевая, уменьшает кремнеёмкость анионита и вызывает более ранний проскок ионов
. Поэтому перед поступлением на слой сильноосновного анионита из воды необходимо наиболее полно удалить СО2, для чего в схему включается декарбонизатор. Еще сильнее снижает кремнеёмкость наличие в воде ионов Na+, так как помимо истощения анионита анионами, уравновешивающими эти катионы, увеличивается концентрация в фильтрате противоиона ОН-, что резко ухудшает глубину обескремнивания.
При этой схеме в обессоленной воде отсутствуют ионы жесткости и анионы сильных и слабых кислот. Ионы Na+ и HSiO находятся в пределах чувствительности химического анализа. Схема применяется для подготовки воды для барабанных котлов высокого давления.

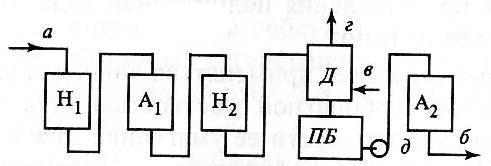

Рис. Схема глубокого обессоливания
| Фильтр | Н1 | А1 | Н2 | А2 |
| Обменный ион | Н+ | ОН- | Н+ | ОН- |
| Загрузка | Сильнокислотный катионит | Низкоосновной анионит | Сильнокислотный катионит | Высокоосновной анионит |
| Регенерация | 1% Н2SO4 | 4% NaOH | 3% Н2SO4 | 4% NaOH |
| Улавливаемые ионы | Все катионы | Анионы сильных кислот | Все проскоки | Проскоки сильных и анионы слабых кислот |
| Отключение на регенерацию | По проскоку Na+ | По проскоку Сl- | По объему воды | По проскоку HSiO
|
При работе по этой схеме в воду могут попадать проскоки кремниевой кислоты, а также продукты регенерации при неполной отмывке Н-катионитного и анионитного фильтров вторых ступеней.
