Дополнительные функции системы курсовой устойчивости

В конструкции системы курсовой устойчивости могут быть реализованы следующие дополнительные функции (системы):

- гидравлический усилитель тормозов;

- система предотвращения опрокидывания;

- система предотвращения столкновения;

- система стабилизации автопоезда;

- система повышения эффективности тормозов при нагреве;

- система удаления влаги с тормозных дисков;

- и др.

Все перечисленные системы, в основном, не имеют своих конструктивных элементов, а являются программным расширением системы ESP.

Выводы по вопросу.

Учебный вопрос № 2

Виды систем пассивной безопасности: ремни безопасности; система пассивной безопасности (или подушки безопасности) (SRS); преднатяжители ремней безопасности; детские кресла. Их назначение, и выполняемые функции при попадании ТС в аварию

Ремни безопасности в автомобиле - часть системы пассивной безопасности, получившее название Supplementary Restraint System (SRS) (рис. 12). Но выполняют они свою функцию только в случаях, когда ими правильно пользуются. При столкновении автомобиля с неподвижным препятствием со скорости 50 км/ч на организм взрослого человека весом 80 кг воздействует удар силой 2 тонны! В этом случае на ребенка приходится удар силой в 500 кг. Для сидящих сзади пассажиров, не пристегнутых ремнями безопасности, лобовое столкновение также опасно. В момент удара они могут получить смертельные травмы головы, ударившись о потолок. Непристегнутый пассажир, сидящий посередине, при фронтальном ударе может даже вылететь через лобовое стекло. (СЛАЙД № 20)

Получают значительные травмы и те, кто неправильно размещает ремни на теле и не регулирует их натяжение (в случаях, когда нет автоматических натяжителей). Большому риску подвергаются любители сидеть в автомобиле в полулежачем положении. В момент столкновения они съезжают на пол салона, получая при этом травмы позвоночника и головы. Более того, в этом случае ремень может врезаться в горло и задушить сидящего. Не рекомендуется также класть ноги на панель. Если в автомобиле есть подушка безопасности (Airbag), в момент срабатывания кости ног легко ломаются.

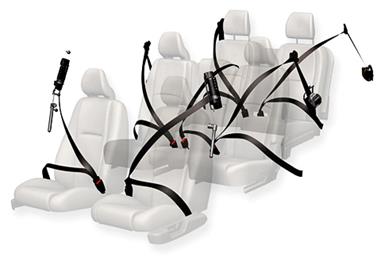

Рис. 12. Ремни безопасности

Сегодня надувные подушки безопасности - обычное дело не только на дорогих машинах, но и на маленьких (и относительно недорогих) автомобильчиках. Зачем же нужны подушки безопасности? И что они из себя преставляют? Вот схема работы системы подушек безопасности:

Рис. 13. Ремни безопасности (СЛАЙД № 21)

Разработаны подушки безопасности как для водителей, так и для пассажиров на переднем сиденье. Для водителя подушка устанавливается обычно на рулевом управлении, для пассажира - на приборной панели (в зависимости от конструкции) (рис. 13).

Передние подушки безопасности срабатывают при получении аварийного сигнала от блока управления. В зависимости от конструкции, степень наполнения подушки газом может варироваться. Предназначение передних подушек – защита водителя и пассажира от травмирования твёрдыми предметами (кузов двигателя и др.) и осколками стёкол при фронтальных столкновениях.

Боковые подушки предназначены для уменьшения повреждения людей, находящихся в автомобиле при боковом ударе. Они устанавливаются на дверях, либо в спинках сидений. При боковом столкновении внешние датчики посылают сигналы в центральный блок управления подушками безопасности. Это делает возможным срабатывание как некоторых, так и всех боковых подушек.

Исследования влияния надувных подушек безопасности на вероятность гибели водителя при лобовых столкновениях показали, что таковая уменьшается на 20-25%.
В случае, если подушки безопасности сработали, или были каким-либо образом повреждены, они не могут быть отремонтированы. Вся система подушек безопасности подлежит замене.

Постоянно ужесточающиеся требования к системам безопасности приводят к разработкам изготовителями более совершенных и «интеллигентных» решений в этой области. Осенью 2003г., в соответствии с новым федеральным законом, больше трети новых американских автомобилей, должны будут "чувствовать" разницу, кто находится в салоне - взрослый или ребёнок - и находится ли вообще.
При таком раскладе подушки безопасности будут в случае аварии надуваться настолько, насколько это необходимо. Датчики, фиксирующие вес и давление под сиденьями и в ремнях безопасности, а также положение сидения относительно воздушной подушки - это первый шаг. Срабатывание подушки опасно резким скачком давления, который может привести к травмированию барабанных перепонок и контузии. Ведь раскрытие колокола (иногда одновременно нескольких) происходит в небольшом замкнутом пространстве автомобильного салона. Подходов к решению этой проблемы несколько. Например, скорость вылета подушки снижают до определённого предела, чтобы хоть какая-то часть вытесняемого воздуха смогла стравиться через неплотности салона. Второй, достаточно действенный способ, — применение подушек относительно небольшого объёма. Но в некоторых случаях проблем с барабанными перепонками и контузией не избежать, всё зависит от индивидуальных особенностей человека и размера машины.

Дальнейшие усовершенствования систем безопасности привели к созданию преднатяжителя ремня, обеспечивающего своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, а также дальнейшее продвижение вперёд по инерции и получение травм от рулевой колонки, передней панели и других элементов кузова автомобиля (рис. 14).

Дополнительным элементом механизма преднатяжителя является ограничитель нагрузки. Его основная функция - предотвращение травм грудной клетки вследствие нагрузки от удержания тела ремнём безопасности. При перегрузке, превышающей заранее заданные параметры, внутренняя зубчатая рейка искривляется и обеспечивает ограниченное ослабление усилия натяжения.

Рис. 14. Преднатяжители ремня безопасности (СЛАЙД № 22)

Для задействования механизма преднатяжителя с блока управления воздушными подушками и ремнями безопасности поступает электрический сигнал. Этот сигнал задействует систему зажигания пиротехнического элемента преднатяжителя. Образовавшийся газ толкает поршень механизма, соединённого зубчатой рейкой и через планетарный механизм натягивается ремень безопасности.

Механизм преднатяжителя всегда задействуется раньше, чем воздушные подушки безопасности. Вполне возможно, что система управления «решит» задействовать только преднатяжители без задействования воздушных подушек. Время реакции системы преднатяжителя - 0.004 сек после определения аварии. Напряжение задействования пиропатрона преднатяжителя - 12 Вольт, ток не превышает 2-3 Ампер (рис. 15).

Рис. 15. Принцип действия преднатяжителей ремней безопасности (СЛАЙД № 23)

Перевозка детей до 12-летнего возраста в транспортных средствах, оборудованных ремнями безопасности, должна осуществляться с использованием специальных детских удерживающих устройств, соответствующих весу и росту ребенка, или иных средств, позволяющих пристегнуть ребенка с помощью ремней безопасности, предусмотренных конструкцией транспортного средства, а на переднем сиденье легкового автомобиля - только с использованием специальных детских удерживающих устройств (рис. 16).

Запрещается перевозить детей до 12-летнего возраста на заднем сиденье мотоцикла.Необходимость фиксации ребенка в автомобилев специальном детском удерживающем устройстве или штатным ремнем безопасности, а не на руках взрослого, обусловлена тем, что при резком торможении со скоростью в 50 км/час вес пассажиравозрастает примерно в 30 раз. Так, если вес ребенка 10 кг, то в момент удара он будет весить уже около 300 кг, и удержать его от резкого удара о переднее кресло или о ветровое стекло практически невозможно, кроме того, взрослый, держащий ребенка на руках, в этом случае способен раздавить ребенка своим весом.

Рис. 16. Принцип действия преднатяжителей ремней безопасности (СЛАЙД № 24)
