Технология бункерного способа погрузки угля на открытый подвижной состав
Порядка 90% отправляемого угля грузят бункерным способом.
Бункера используются в качестве склада для краткосрочного хранения насыпных грузов и как погрузочная установка, предназначенная для дозированной или регулируемой их погрузки на ОПС.

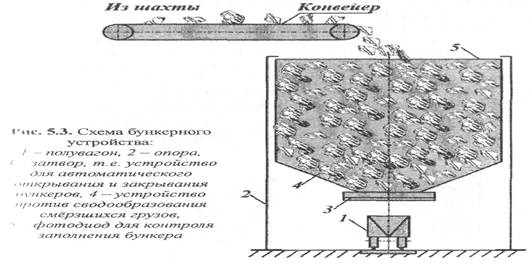

Заполнение бункеров грузами из угольных шахт осуществляется питателями в виде конвейеров (рис. 5.3).
Обогащённый уголь - это уголь, очищенный от ненужных пород. К сожалению, таких грузов мало. Обычно перевозятся необогащённый уголь, перемешанный с землёй.
В бункерах имеются устройства для контроля их заполнения в виде фотодиода и устройства для автоматического открывания и закрывания затворов. В бункерах находится ещё устройство против сводообразования, которое исключает образование над выпускным отверстием смёрзшегося свода примерно сферической формы. Смёрзшийся свод снижает сечение выпускного отверстия и снижает время выгрузки груза, тем самым увеличивает время простоя вагона под грузовыми операциями. По геометрическим размерам бункера делятся на бункера высотой до 40 м и с диаметром до Ø24 м. Такие бункера являются крупными ёмкостями.

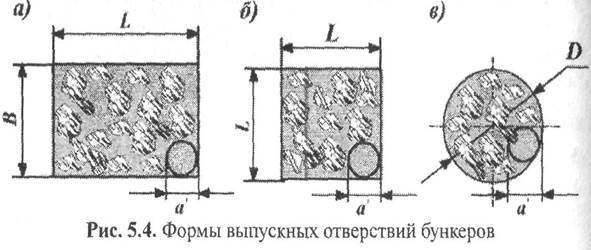

Поскольку бункера могут быть прямоугольной или цилиндрической формы, то соответственно и выпускные отверстия бывают в виде прямоугольного и круглого отверстия или квадрата (рис. 5,4).
Для расчёта технической производительности бункеров – Пмех, установки непрерывного действия (поскольку здесь груз выгружается самотёком), необходимо определить площадь струи. Площадь струи несколько меньше, чем размер выпускного отверстия. Поэтому площадь струи или поперечного сечения выпускного отверстия:
• прямоугольной формы (см. рис. 5.4, а):
Fc = (L – a)*(B – a)
где L и В - длина и ширина отверстия, м (принимают L = 0,7 м и В = 0,6 м);
а - размер характерного куска груза, м (принимают а = 0,1 м);
•в виде квадрата (см. рис. 5.4, б):
Fc = (L – a)2
•круглой формы (см. рис. 5.4, в):
Fc = π(D – a)2 / 4,
где D - диаметр отверстия, м (принимают для песка - D = 0,15м, гравия - D = 0,16м, крупнокускового груза - D = 0,6 м).
Бункерные установки делятся на одиночные или на погрузочные комплексы (БПК), состоящие из нескольких бункеров, расположенных в один ряд или несколько рядов.
