Построение аксонометрической проекции окружности

При построении аксонометрических проекций часто приходится строить изображения окружностей, расположенных в координатных плоскостях xy, xz, yz или в плоскостях, им параллельным. В этом случае нормалями к плоскостям окружностей являются соответственно оси x, y, z. Следовательно, направление больших осей эллипсов, изображающих проекции окружностей, всегда перпендикулярны соответственно осям x _α, y_α, z_α (рис. 4, 5), а малые оси совпадают по направлению с этими осями. Большие оси соответствуют тем диаметрам изображаемых окружностей, которые параллельны картинной плоскости.

Изометрия Диметрия

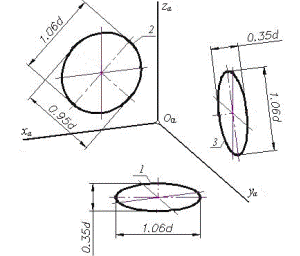

Рис. 4 Рис. 5
