НАЗНАЧЕНИЕ, УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ 5,45 (7,62) ММ АВТОМАТА КАЛАШНИКОВА, ТТХ

Автомат Калашникова является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.

		Рис. № 64

Устройство автомата АК-74, АКС-74У (рис. № 64): 1. Ствол со ствольной коробкой, с прицельным приспособлением, прикладом и пистолетной рукояткой (и крышкой ствольной коробки у АКС – 74У); 2. Крышка ствольной коробки; 3. Затворная рама с газовым поршнем; 4. Затвор; 5. Возвратный механизм; 6. Ударно-спусковой механизм (находится внутри ствольной коробки); 7. Газовая трубка со ствольной накладкой; 8. Цевьё; 9. Магазин; 10. Шомпол; 11. Дульный тормоз-компенсатор у АК-74 и пламегаситель у АКС - 74У; 12. Штык-нож. В комплект АК входят: 13. Ремень; 14. Сумка для магазинов. 15. Принадлежность (протирка, ершик, отвертка, выколотка); 16. Масленка.

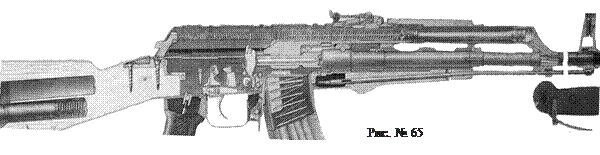

Автомат Калашникова в сборе (рис № 65).

Автоматическое действие автомата основано на использованииэнергии пороховыхгазов, отводимых из канала ствола в газовую камеру.

При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает её наружу, затворная рама сжимает возвратную пружину и взводит курок.

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и запирает канал ствола, а затворная рама выводит шептало автоспуска из под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры в ствольной коробке.

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.

Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел. Для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.
