Породы породы породы породы породы

углистой глинистой силикатной карбонатной рудной

группы группы группы группы группы

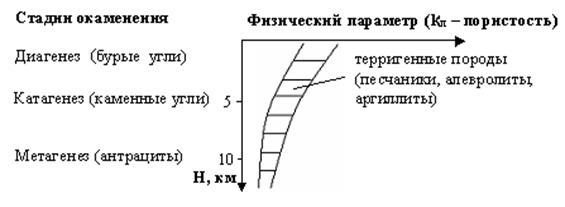

Б) Увеличение (уменьшение) физического параметра в зависимости от стадий преобразования осадочных пород

Рис. 1. 7 Схемы изучения тенденций изменения физических свойств осадочных пород

· Проектное задание раздела 1-А

1) Дать определение геофизики, как фундаментальной и прикладной науки.

2) Объяснить сущность возникновения естественных и создания искусственных геофизических полей.

3) Составить схему структуры разведочной геофизики.

4) Объяснить содержание полного цикла геофизических исследований.

5) Объяснить содержание прямой и обратной геофизических задач.

6) Составить логическую схему полевой геофизики, как информационно-измерительного тракта.

7) Дать определения геофизического и геологического разрезов и их трансформации.

8) Составить типовую классификацию горных пород для изучения физических показателей.

9) Перечислить и объяснить тенденции изменения геофизических параметров.

· Тесты рубежного контроля раздела 1-А

1. Вопрос: К какой группе наук относится геофизика?

Ответ: Науки о земле. Физико-математические науки. Биологические науки. Науки историко-археологические.

2. Вопрос: Что понимается под геофизическим полем?

Ответ: Физические явления на Земле. Материальная среда распределения физических потоков в зависимости от физических свойств геологических объектов. Поле солнечной и ветровой деятельности.

· Критерии оценки раздела 1-А

Коллоквиум.

· Литература к разделу 1-А

Основная:

1. Геофизика: учебник /Под ред. В.К. Хмелевского. - М.: КДУ, 2007. – С. 9-20.

2. Геофизические методы исследования. (Под редакцией В.К.Хмелевского). Учебное пособие. – М.: Недра, 1988. – С. 3-9.

3. Знаменский В.В. Общий курс полевой геофизики. Учебник. – М.: Недра, 1989. – С – 3-5.

Дополнительная:

1. Федынский В.В. Разведочная геофизика. Учебное пособие. – М.: Недра, 1967. – 6-42.

2. Огильви А.А Основы инженерной геофизики: Учеб. для вузов /Под редакцией В.А.Богословского. – М.: Недра, 1990. – С. 4-26.

Гравиразведка

Лекция 2. Тема: Краткая теория гравитационного поля и его изучение в гравиметрии и гравиразведке.

Гравиразведка один из основных разделов разведочной (полевой) геофизики, основанный на распределении в земной коре гравитационного поля с целью изучения строения земной коры, для решения геологических задач при поисках, оценки, разведки и эксплуатации полезного ископаемого в частности нефтегазовых месторождений.

Гравитационное поле - это поле силы тяжести, т.е. взаимодействия масс (соответственно) в материальной среде.

В основе лежит закон Ньютона

(1.1)

где F - сила притяжения, f - постоянная гравитационного поля и равняется 6,68*10⁸*2 ^{-1 см 3} сек^-2, m₁ и m₂ - взаимодействующие массы, r - расстояние между m₁ и m₂.

Рис. 1. 7. Схема взаимодействия масс

Если m₁ считать точечной массой, а m₂ увеличить до массы Земли (Рис.8), то формула Ньютона примет вид:

(1.2)

Рис.1. 8 Схема взаимодействия массы Земли с точечной массой.

где q^/ - ускорение свободного падения Земли, значение которого составляет 9,81 м/с².

В гравиразведке за единицу свободного падения принят 1мГл = 10^-3 см/с². Потенциал гравитационного поля описывается формулой:

(1.3)

Этот потенциал обладает свойством аддитивности (складываемости) и для суммы дискретных масс m_i принимает вид:

(1.4)

Следовательно, для любого геологического объекта U может быть получен путем предельного перехода от суммы дискретных материальных точек к совокупности элементарных масс dm, из которых состоят геологические тела:

(1.5)

Поскольку в прямоугольной системе координат приращение массы является произведением плотности на объем, то есть dm = *dx*dy*dz, то

(1.6)

Из формулы (1.6) следует, что U – является функцией плотности.

В гравиразведке измерения выполняются по параметру - приращение силы тяжести в редукции Буге. Этот параметр является результирующим между аномальным g_аном (измеренным) и нормальным g_нор (теоретическим) значениями силы тяжести. Кроме того, в показания вводятся поправки: 1) за свободный воздух , 2) за промежуточный слой пород (толщу пород между точкой наблюдения поверхностью геоида или за поправку Буге ), 3) за рельеф (рис.1.9).

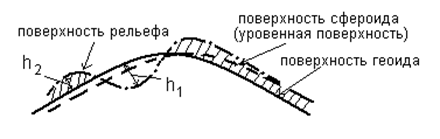

Рис 1.9. Соотношение уровненных поверхностей геоида и сфероида с поверхностью
