Схемы соединения мини-АТС

Мини-АТС могут подключаться не только к ТфОП, но друг к другу. При этом воз­можны самые разнообразные схемы их соединений. Например, при использовании обычных аналоговых линий, одна из мини-АТС может играть роль «коммутатора», а другая – роль «телефона», или наоборот. Кроме того, существуют виды линий, для ко­торых соединяемые узлы совершенно равноправны между собой (такие линии ис­поль­зуются внутри городской сети для связи АТС между собой).

Таким образом, администратор сети, руководствуясь конкретной ситуацией, может создавать своеобразные «гирлянды», «деревья» или сложные «паутины» из мини-АТС. Сами мини-АТС могут иметь или не иметь прямые линии в ТфОП, а сами линии могут быть самых различных типов (рис. 1.12).

Рис. Ошибка! Стиль не определен..Ошибка! Закладка не определена..Внутренняя сеть, состоящая из нескольких мини-АТС

VPN

Matrix has you.
(«Матрица»)

VPN (Virtual Private Network, «виртуальная частная сеть») – это объединение не­с­кольких внутренних сетей в единое номерное «пространство» (рис. 1.13), или наоборот, реализация нескольких недоступных друг из друга «виртуальных» сетей на базе одной «физической» сети (рис. 1.14).

Рис. Ошибка! Стиль не определен..Ошибка! Закладка не определена..Объединение нескольких внутренних сетей в VPN

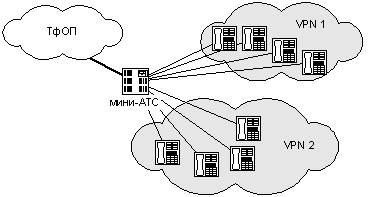

Рис. 1.14.Разбиение внутренней сети на несколько VPN

Для создания VPN необходима специальная настройка номерных планов для каж­дой из мини-АТС, входящей в виртуальную сеть.

Отдельные мини-АТС, входящие в VPN, могут не иметь линий, соединяющих их напрямую; для «сквозных» звонков используется соединение через ТфОП. Альтерна­тивой является прокладка своих линий связи, и дешевле всего это сделать посредством Интернет-телефонии.

Примерами крупных виртуальных сетей, охватывающих большие территории и имеющие свои собственные соединения между узлами, является правительственная связь и различные внутриведомственные сети. Поскольку для таких сетей крайне важна высокая защищённость, они имеют очень ограниченное соединение с ТфОП.
