Постепенное расширение трубопровода

Коэффициент сопротивления для конически расходящихся переходных конусов (диффузоров) зависит от угла конусности и соотношения диаметров. Для коротких конусов коэффициент сопротивления, отне­сенный к более широкому сечению, можно найти по формуле:

(3.35)

где — коэффициент смягчения при постепенном расширении, зависящий от угла конусности (рисунок 3.11); значения приведены в табл. 3.2 (по данным А.Д. Альтшуля и В.И. Калицуна).

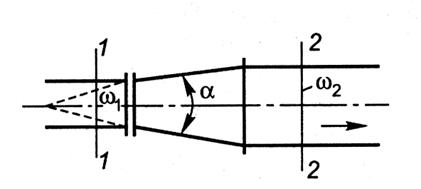

Рисунок 3.11 ─ Постепенное расширение трубопровода

Таблица 3.2 ─Зависимость коэффициента смягчения

от угла конусности расширения трубопровода

, град
0,08 0,16 0,35 0,80 0,95 1,07



Для длинных конусов нужно учитывать также потери по длине.
