Пример расчета нейтронограммы ядерного рассеяния

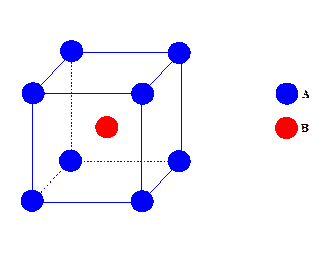

Пусть соединение AB имеет объемноцентрированную кубическую решетку, и пусть атомы сорта A занимают углы куба, а атомы сорта B расположены в центре куба:

Тогда атом A имеет координаты (0, 0, 0), а атом B - координаты (½, ½, ½). Пусть параметр решетки соединения AB равен a = 4 Ǻ. Примем, что амплитуда когерентного рассеяния атомами сорта A равнаs b_A = 1·10^-12 cm, а атомами сорта B - b_B = -1·10^-12 cm.

Давайте рассчитаем нейтронограмму для этого соединения.

Пусть падающий пучок нейтронов имеет длину волны l = 2 Ǻ, образец представляет собой пластинку, полностью перекрывающую пучок.

Выпишем еще раз формулы для интенсивностей ядерных рефлексов:

I_(hkl) = l³×j_(hkl) × F²_(hkl)× LA_(hkl)×T_(hkl)×y^-1/2×R_(hkl)×dV, (2.34)

F²_(hkl) = A²_(hkl) + B²_(hkl), (2.35)

A_(hkl) = , (2.36)

B_(hkl) = . (2.37)

Для простоты рассмотрим случай, когда интенсивность падающего пучка, скорость сканирования и объем образца в пучке постоянны. Будем пренебрегать экстинкцией. Пусть также, атомы A и B не обладают аномально большим поглощением.

Тогда формулу (2.34) можно записать в виде:

I_(hkl) = S·L_(hkl)·j_(hkl)·F²_(hkl)·T_(hkl) (2.38)

где S масштабный множитель.

В случае кубической структуры следующие рефлексы возможны: (100), (110), (111), (200), (210), и т.д.

Рассчитаем структурные факторы этих рефлексов.

(100)

F²₁₀₀ = A²₁₀₀ + B²₁₀₀

A₁₀₀ = ·cos2p(1·x_n + 0·y_n + 0·z_n) =

= 1·cos2p(1·1 + 0·0 + 0·0) + (-1)·cos2p(1·½ +0·½ + 0·½) =

= 1·cos2p(0) + (-1)·cos2p(½) = 1·1 + (-1)· (-1) = 2.

A²₁₀₀ = 2² = 4.

B²₁₀₀ = 0.

Следовательно, F²₁₀₀ = A²₁₀₀ = 4. (2.38)

Рассчитаем структурный фактор F²₁₀₁ для (101) рефлекса.

A₁₀₁ = 1·cos2p(1·1 + 0·0 + 1·0) + (-1)·cos2p(1·½ +0·½ + 1·½) =

= 1·1 + (-1)·1 = 0.

B₁₀₁ = 0.

Итак, F²₁₀₁ = 0. (2.39)

В случае (111) рефлекса:

A₁₁₁ = 1·cos2p(1·1 + 1·0 + 1·0) + (-1)·cos2p(1·½ +1·½ + 1·½) =

= 1·cos2p(3) + (-1)·cos2p(1½) = 1·1 + (-1)· (-1) = 2.

A²₁₁₁ = 4.

B²₁₁₁ = 0.

F²₁₁₁ = A²₁₁₁ = 4. (2.40)

Рассчитаем фактор Лоренца (случай пластинки):

L_hkl = 1/sin²2Q_hkl. (2.41)

Чтобы определить угловые положения рефлексов, воспользуемся формулой Вульфа-Брегга:

sinQ_hkl = l/2d_hkl, (2.42)

где,

d_hkl = a/ , (2.43)

Итак,

sinQ_hkl = l /2a.

Следовательно, угловые позиции рефлексов (100) и (111):

sinQ₁₀₀ = 2 /2·4 = ¼ , Q₁₀₀ = 14.5°, 2Q₁₀₀ = 29.0° (2.44)

sinQ₁₁₁ = 2 /2·4 = √3/4, Q₁₁₁ = 25.6°, 2Q₁₁₁ = 51.2° . (2.45)

Тогда,

L₁₀₀ = 1/sin²29.0° = 4.255, (2.46)

L₁₁₁ = 1/ sin²97.2° = 1.016. (2.47)

Рассчитаем фактор повторяемости j_hkl для (100) и (111).

Возможные перестановки для (100):100, -100, 010, 0-10, 001, 00-1.

Следовательно, j₍₁₀₀₎ = 6.

Возможные перестановки для (111):111, -1-1-1, 1-1-1, -111, 1-11, -11-1, 11-1, -1-11.

Итак, j₍₁₁₁₎ = 8.

Рассчитаем интенсивности рефлексов (100) и (111).

I₍₁₀₀₎ = 6´4.255´4 = 102.12 (барн), (2.48)

I₍₁₁₁₎ = 8´1.016´4 = 32.51 (барн). (2.49)

Если не учитывать функцию разрешения дифрактометра, то можно представить наши результаты в виде следующей нейтронограммы соединения. AB.

Рассчитаем поправку на поглощение.

T_hkl = exp (-mt)secQ_hkl (2.50)

Для многокомпонентного образца обычно используют массовый коэффициент поглощения:

m_sample = r_sample[c₁(m₁/r₁) + c₂(m₂/r₂) + ...+ c_n(m_n/r_n)], (2.51)

где, m_sample и r_sample – линейный коэффициент поглощения образца и его плотность, c_i - концентрация i-компоненты в образце в массовых %.

Пусть r_sample = 5 g/cm³; m_A/r_A = 2 cm²/g^-1; m_B/r_B = 0.2 cm²/g^-1; c_A = 0.734, c_B= 0.266.

Тогда,

m_sample = 5[(0.734´2) + (0.266´0.2)] = 7.6 (cm^-1).

Пусть толщина образца t = 2 mm = 0.2 cm, тогда поправка на поглощение равна

T₁₀₀ = exp(-7.6´0.2´sec14.5°) = exp(-1.57) = 0.25.

T₁₁₁ = exp(-7.6´0.2´sec48.6°) = exp(-2.3) = 0.13.

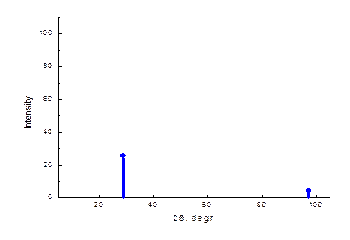

Как можно видеть, поправка на поглощение достаточно большая. Принимая во внимание поправку на поглощение, уточним вид нашей расчетной нейтронограммы.
