Системы механической вентиляции подразделяются на общеобменные, местные, аварийные, смешанные и системы кондиционирования.

Общеобменная вентиляция — эта система вентиляции, которая предназначена для подачи чистого воздуха в помещение, удаления избыточной теплоты, влаги и вредных веществ из помещений. В последнем случае она применяется, если вредные выделения поступают непосредственно в воздух помещения, а рабочие места не фиксированы и располагаются по всему помещению.

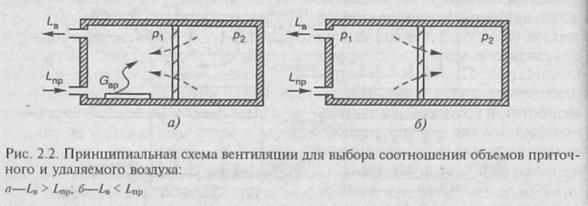

Обычно объем воздуха L_пр подаваемого в помещение при общеобменной вентиляции, равен объему воздуха L_в, удаляемого из помещения. Однако в ряде случаев возникает необходимость нарушить это равенство (рис. 2.2). Так, в особо чистых цехах электровакуумного производства, для которых большое значение имеет отсутствие пыли, объем притока воздуха делается больше объема вытяжки, за счет чего создается некоторый избыток давления в производственном помещении, что исключает попадание пыли из соседних помещений, В общем случае разница между объемами приточного и вытяжного воздуха не должна превышать 10... 15 %.

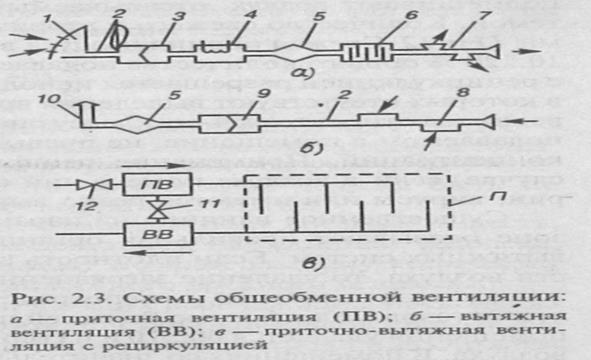

По способу подачи и удаления воздуха различают четыре схемы общеобменной вентиляции (рис. 2.3): приточная, вытяжная, приточно-вытяжная и системыс рециркуляций. По приточной системе воздух подается в помещение после подготовки его в приточной камере. В повешении при этом создается избыточное давление, за счет которого воздух уходит наружу через окна, двери или в другие помещения Приточную систему применяют для вентиляции помещений, в которые нежелательно попадание загрязненного воздуха из соседних помещений или холодного воздуха извне.

Установки приточной вентиляции (рис. 2.3, а) обычно состоят из следующих элементов: воздухозаборного устройства 1, воздуховодов 2, по которым воздух подается в помещение, фильтров З для очистки воздуха от пыли, калориферов 4, в которых подогревается холодный наружный воздух; побудителя движения воздух; побудителя движения 5, увлажнителя-осушителя 6, приточных отверстий или насадков 7, через которые воздух распределяется по помещению. Воздух из помещения удаляется через неплотности ограждающих конструкций.

Вытяжная система предназначена для удаления воздуха из помещения. При этом в нем создается пониженное давление, и воздух соседних помещений или наружный воздух поступает в данное помещение. Вытяжную систему целесообразно применять в том случае, если вредные выделения в данном помещении не должны распространяться на соседние, например, для химических и биологических лабораторий.

Установки вытяжной вентиляции (рис. 2.3) состоят из вытяжных отверстий или насадков 8, через которые воздух удаляется из помещения; побудителя движения 5; воздуховодов 2; устройств для очистки воздуха от пыли или газов 9, устанавливаемых для защиты атмосферы, и устройства для выброса воздуха 10, которое располагается на 1... 1,5 м выше конька крыши. Чистый воздух поступает в производственное помещение через неплотности в ограждающих конструкциях, что является недостатком данной системы вентиляции, так как неорганизованный приток холодного воздуха (сквозвяки) может вызвать простудные заболевания.

Приточно-вытяжная вентиляция — наиболее распространенная система, при которой воздух подается в помещение приточной системой, а удаляется вытяжной; системы работают одновременно.

В отдельных случаях для сокращения эксплуатационных расходов на нагревание воздуха применяют системы вентиляции с частичной рециркуляцией (рис. 2.3, в). В них к поступающему снаружи воздуху подмешивают воздух, отсасываемый из помещения П вытяжной системой. Количество свежего и вторичного воздуха регулируют клапана ми 11 и 12 Свежая порция воздуха в таких системах обычно составляет 10.20 % общего количества подаваемого воздуха. Систему вентиляции с рециркуляцией разрешается использовать только для тех помещений, в которых отсутствуют выделения вредных веществ или выделяющиеся вещества относятся к 4-му классу опасности, и содержания их в воздухе, подаваемом в помещение, не превышает 0,3 от предельно допустимых концентраций. Применение рециркуляции не допускается и в том случае, если в воздухе помещений содержатся болезнетворные бактерии, вирусы или имеются резко выраженные неприятные запахи.

Существенное влияние на параметры воздушной среды в рабочей зоне оказывают правильная организация и устройство приточной и вытяжных систем. Если плотность выделяющихся газов ниже плотности воздуха, то удаление загрязненного воздуха происходит в верхней зоне, а подача свежего — непосредственно в рабочую зону. При выделении газов с плотностью большей плотности воздуха из нижней части помещения удаляется 60…70 и из верхней части 30-40 % загрязненного воздуха. В помещениях со значительными выделениями влаги вытяжка влажного воздуха осуществляется в верхней зоне, а подача свежего в количестве 60 — в рабочую зону и 40 % — в верхнюю зону.

Расчет потребного воздухообмена при общеобменной вентиляции производят, исходя из условий производства и наличия избыточной теплоты, влаги и вредных веществ. Для качественной оценки эффективности воздухообмена применяют понятие кратности воздухообмена k_в— отношение количества воздуха, поступающего в помещение в единицу времени L (м³/ч), к объему вентилируемого помещения V_п (м³ ). При правильно организованной вентиляции кратность воздухообмена должна быть в пределах 1... 10.

При нормальном микроклимате и отсутствии вредных выделений количество воздуха при общеобменной вентиляции принимают в зависимости от объема помещения, приходящегося на одного работающего. В производственных помещениях с объемом воздуха на каждого работающего М < 20 м³ расход воздуха на одного работающего L_i, должен быть не менее 30 м³ /ч. В помещении с V = 20...40 м³ L_ni > 20 м³/ч. В помещениях с V > 40 м³ и при наличии естественной вентиляции воздухообмен не рассчитывают. В случае отсутствия естественной вентиляции (герметичные кабины) расход воздуха на одного работающего должен составлять менее 60 м³/ч. Необходимый воздухообмен для всего производственного помещения в целом определяют по формуле:

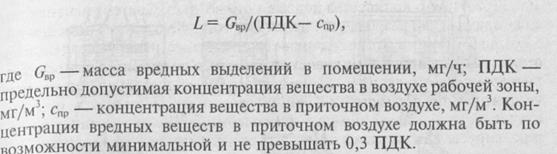

При определении необходимого воздухообмена - для удаления вредных паров и газов используют уравнение

При одновременном выделении в рабочую зону вредных веществ, не обладающих однонаправленным действием на организм человека, необходимый воздухообмен принимают по наибольшему количеству воздуха, полученному в расчетах для каждого вредного вещества.

При одновременном выделении в воздух рабочей зоны нескольких вредных веществ однонаправленного действия (триоксид серы и диоксид серы; оксиды азота совместно с оксидом углерода и др.) расчет общеобменной вентиляции надлежит производить путем суммирования объемов воздуха, необходимых для разбавления каждого вещества в отдельности до его условных предельно допустимых концентраций.

С помощью местной вентиляции необходимые метеорологические параметры создаются на отдельных рабочих местах. Широкое распространение находит местная вытяжная локализующая вентиляция, основанная на использовании отсосов от укрытий.

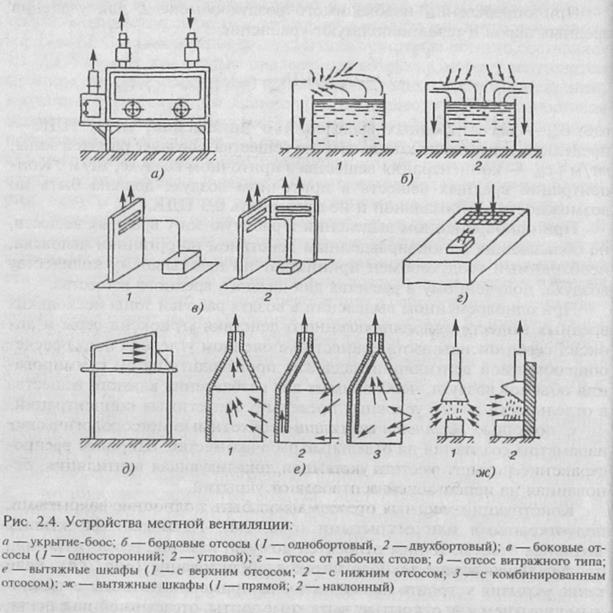

Конструкции местных отсосов могут быть полностью закрытыми, полуоткрытыми или открытыми (рис. 2.4). Наиболее эффективны закрытые отсосы. К ним относятся кожухи, камеры, герметично или плотно укрывающие технологическое оборудование (рис. 2.4). Если такие укрытия устроить невозможно, то применяют отсосы с частичным укрытием или открытые: вытяжные зонты, отсасывающие панели, вытяжные шкафы, бортовые отсосы и др.

Один из самых простых видов местных отсосов вытяжной зонт (см. рис. 2.4). Он служит для улавливания вредных веществ, имеющих меньшую плотность, чем окружающий воздух. Зонты устанавливают над ваннами различного назначения, электро- и индукционными печами и над отверстиями для выпуска металла и шлака из вагранок. Зонты делают открытыми со всех сторон и частично открытыми: с одной, двух и трех сторон. Эффективность работы вытяжного зонта зависит от размеров, высоты подвеса и угла его раскрытия. Чем больше Размеры и чем ниже установлен зонт над местом выделения веществ, тем он эффективнее. Наиболее равномерное всасывание обеспечивается при угле раскрытия зонта менее 60°.

Отсасывающие панели применяют для удаления вредных выделений, увлекаемых конвективными токами, при таких ручных операциях, как электросварка, пайка, газовая сварка, резка металла и т. п.

Вытяжные шкафы — наиболее эффективное устройство по сравнению с другими отсосами, так как почти полностью укрывают источник. выделёния вредных веществ. Незакрытыми в шкафах остаются лишь проемы для обслуживания, через которые воздух из помещения поступает в шкаф. Форму проема выбирают в зависимости от характера технологических операций.

Необходимый воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, исходя из условия локализации примесей, выделяющихся из источника образования. Требуемый часовой объем отсасываемого воздуха определяют как произведение площади приемных отверстий отсоса на скорость воздуха в них. Скорость воздуха в проеме отсоса зависит от класса опасности вещества и типа воздухоприемника местной вентиляции и изменяется от 0,5 до 5 м/с.

Смешанная система вентиляции является сочетанием элементов местной и общеобменной вентиляции. Местная система удаляет вредные вещества из кожухов и укрытий машин. Однако часть вредных веществ через неплотности укрытий проникает в помещение. Эта часть удаляется общеобменной вентиляцией.

Аварийная вентиляция предусматривается в тех производственных помещениях, в которых возможно внезапное поступление в воздух большего количества вредных или взрывоопасных веществ.

Кондиционирование. Для создания оптимальных метеорологических условий в производственных и жилых помещениях, в салонах транспортных систем применяют наиболее совершенный вид вентиляции —кондиционирование воздуха. Кондиционированием в о з д у х а называется его автоматическая обработка с целью поддержания в помещениях заранее заданных метеорологических условий независимо от изменения наружных условий и режимов внутри помещения. При кондиционировании автоматически регулируется температура воздуха, его относительная влажность и скорость подачи в помещение в зависимости от времени года, наружных метеорологических условий и характера технологического процесса в помещении. Такие параметры воздуха создаются в специальных установках, называемых кондиционерами. В ряде случаев помимо обеспечения санитарных Норм микроклимата воздуха в кондиционерах производят специальную’ обработку: ионизацию, дезодорацию, озонирование и т. п.

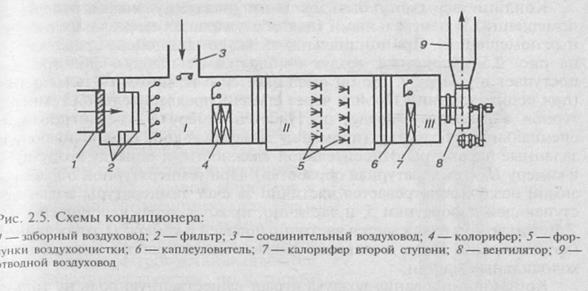

Кондиционеры могут быть местными (для обслуживания отдельных помещений) и центральными (для обслуживания нескольких отдельных помещений). Принципиальная схема кондиционера представлена на рис. 2.5. Наружный воздух очищается от пыли в фильтре 2 и поступает в камеру 1, где он смешивается с воздухом из помещения (при рециркуляции). Пройдя через ступень предварительной температурной обработки 4, воздух поступает в камеру II, где он проходит специальную обработку (промывку воздуха водой, обеспечивающую заданные параметры относительной влажности, и очистку воздуха), и в камеру III (температурная обработка). При температурной обработке зимой воздух подогревается частично за счет температуры воды, поступающей в форсунки 5, и частично, проходя через калориферы 4 и 7. Летом воздух охлаждается частично подачей в камеру II охлажденной (артезианской) воды, и главным образом в итоге работы специальных холодильных машин.

Кондиционирование воздуха играет существенную роль не только с точки зрения безопасности жизнедеятельности, но и во многих технологических процессах, при которых не допускаются колебания температуры и влажности воздуха (особенно в радиоэлектронике). Поэтому установки кондиционирования в последние годы находят все более широкое применение на промышленных предприятиях.

Контроль показателей. Измерения показателей микроклимата проводят в рабочей зоне на высоте 1,5 м от пола, повторяя их в различное время дня и года, в разные периоды технологического процесса. Измеряют температуру, относительную влажность и скорость движения воздуха.

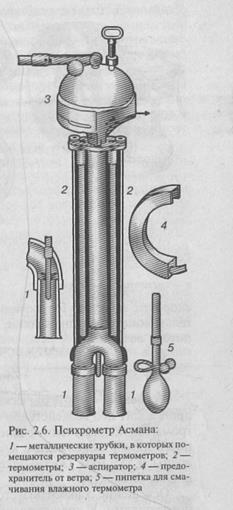

Для измерения температуры и относительной влажности воздуха используют аспирационный психрометр Асмана .

Он состоит из двух термометров. У одного из них ртутный резервуар покрыт тканью, которую увлажняют с помощью пипетки. Сухой термометр показывает температуру воздуха. Показания влажного термометра зависят от относительной влажности воздуха: температура его тем меньше, чем ниже относительная влажность, поскольку с уменьшением влажности возрастает скорость испарения воды с увлажненной ткани и поверхность резервуара охлаждается более интенсивно.

Чтобы исключить влияние подвижности воздуха в помещении на показания влажного термометра (движение воздуха повышает скорость испарения воды с поверхности увлажненной ткани, что ведет к дополнительному охлаждению ртутного баллона с соответствующим занижением измеряемой величины влажности по сравнению с ее истинным значением) оба термометра помещены в металлические защитные трубки. С целью повышения точности и стабильности показаний бора в процессе измерения температуры сухим и влажным термометрами через обе трубки пропускаются постоянные потоки воздуха, создаваемые вентилятором размещенным в верхней части прибора.

Перед измерением в специальную пипетку набирают воду и увлажняют ее тканевую оболочку влажного термометра. При этом прибор держат вертикально, затем взводят часовой механизм и устанавливают (подвешивают или удерживают в руке) в точке измерения.

Через З...5 мин показания сухого и влажного термометров устанавливаются на определенных уровнях, по которым с помощью специальных таблиц рассчитывается относительная влажность воздуха.

Скорость движения воздуха измеряется с помощью анемометров. При скорости движения воздуха свыше 1 м/с используют крыльчатые или чашечные анемометры, при меньших скоростях — термоанемометры.

Принцип действия крыльчатого и чашечного анемометров — механический. Под воздействием аэродинамической силы движущегося потока воздуха ротор прибора с закрепленными на нем крыльями (пластинками) начинает вращаться со скоростью, величина которой соответствует скорости набегающего потока. Через систему зубчатых колес ось соединена с подвижными стрелками. Центральная стрелка показывает единицы и десятки, стрелки мелких циферблатов —сотни и тысячи делений. С помощью расположенного сбоку рычага можно отключить ось от механизма зубчатых колес или подключить ее.

Перед измерением записывают показания циферблатов при отключенной оси. Прибор устанавливают в точке измерения, и ось с закрепленными на ней крыльями начинает вращаться. По секундомеру засекают время и включают прибор. Через 1 мин движением рычага ось отключают и снова записывают показания. Разность показаний прибора делят на 60 (число секунд в минуте) для определения скорости

вращения стрелки — количества проходимых ею делений за 1 с. По найденой величине с помощью прилагаемого к прибору графика определяют скорость движения воздуха секунду.

Для измерения малых скоростей движения воздуха используют термоанемометр, который позволяет также определять температуру воздуха. Принцип измерения основан на изменении электрического сопротивления чувствительного элемента прибора при изменении температуры и скорости воздуха. По величине электрического тока, измеряемого гальванометром, определяют с помощью таблиц скорость движения потока воздуха.
