Класифікація арматурної сталі
Арматурна сталь за способом виготовлення поділяється на | |||||||
Гарячекатана пруткова арматура виготовляється шляхом прокату сталі в гарячому стані на прокатних станах. Сталь проходить через серію валків певної форми і набуває необхідного профілю | Холоднотягнуту арматуру діаметром до 8 мм отримують шляхом протягування холодного гарячекатаного прутка крізь отвір металевої пластини – філь’єри. При виготовленні дроту малого діаметра пруток протягують крізь серію філь’єр. Діаметр отвору кожної наступної філь’єри зменшують на певну величину (рис. 4). | ||||||
| |
За профілем прутків арматурну сталь поділяють на гладку та періодичного профілю. | |
Арматурна сталь гладка - це круглі в перерізі прутки з гладкою зовнішньою поверхнею, які не мають виступів | Арматурна сталь періодичного профілю, повинна мати рівномірно розміщені на зовнішній поверхні під кутом до поздовжньої осі поперечні виступи серповидної форми, які покращують зчеплення арматури з бетоном. Окрім поперечних виступів прутки можуть мати додатково ще й поздовжні виступи. Поздовжні виступи на прутках можуть бути відсутні |

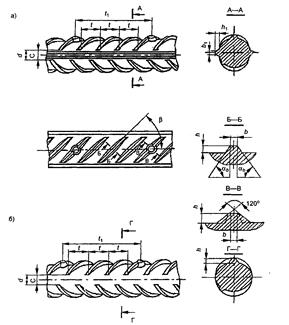

Різновиди профілів дроту: а – холоднотягутий (Вр-І) з низьковуглецевої сталі; б – високоміцний (Вр-ІІ)з вуглецевої сталі для попередньо напружених залізобетонних конструкцій Холоднотягнутий звичайний дріт випускають періодичного профілю діаметром 3; 4; 5 мм; високоміцний дріт випускають гладкого та періодичного профілів діаметром 3…8 мм | Основні параметри і розміри арматурного прокату за ДСТУ 3760: а – арматурний прокат з поздовжніми виступами; б – арматурний прокат без поздовжніх виступів; 1 – поперечні виступи; 2 – поздовжні виступи; 3 – виступ для маркування прокату | Різновиди профілів арматурного прокату за ГОСТ 5781 Ця сталь представляє собою круглі профілі з двома поздовжніми ребрами і поперечними виступами, що йдуть по тризахідній гвинтовій лінії. Номінальний діаметр арматурного прокату відповідає діаметру рівновеликого за площею поперечного перерізу круглого гладкого прутка (5,5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40 мм). |
За механічними властивостями арматурну сталь поділяють на класи | |||||||
№ з/п | Вид арматурної сталі | Клас арматурної сталі | Головним показником кожного класу є значення мінімальної границі текучості сталі в Н/мм2 або МПа (число після літери А), яке вважається нормативним опором арматури Умовні індекси · зварюваний (індекс С); · не зварюваний (без індексу С); · тривкий до корозійного розтріску-вання під напругою (індекс К); · нетривкий до корозійного розтріскування під напругою (без індексу К); · зварюваний та тривкий до корозійного розтріскування під напругою (індекс СК); · термічно зміцнений (індекс т після літери А); · сталь спеціального призначення, для конструкцій, яку використову-ють у районах Півночі (індекс с після літери А). | ||||
Арматурна сталь гладка | ДСТУ 3760 | ГОСТ 5781 | ГОСТ 10884 | ||||
А240С | A-I (А240) | термозміцнена | |||||
Арматурна сталь періодичного профілю | А400С А500С A600 А600С А600К А800 A800K А1000 | А-II (А300) А-IIс(Ас300) А-III (А400) A-IV (A600) А-V (A800) A-VI (A1000) | Ат400С Ат500С Ат600 Ат600С Ат600К Ат800 Ат800К Ат1000 Ат1000К Ат1200 | ||||
Холоднотягнутий дріт звичайний: періодичного профілю | Вр-І | ||||||
Холоднотягнутий дріт високоміцний: гладкий періодичного профілю | В-ІІ Вр-ІІ | ||||||
Арматурні сталеві спіральні канати | К-7 | К-19 | |||||
Сталевий спіральний канат: а – переріз семидротинного канату; б – загальний вигляд | |||||||
Арматуру класів А-І, А240, А240С використовують для виготовлення монтажних петель, хомутів;
А-ІІ, А-ІІс, А300С, А-ІІІ, А400С, Ат400С, А500С та Ат500С – для виготовлення арматурних каркасів і сіток;
А-IV, А600, А600С, А600К, А-V, А800, Ат800, А800К, А-VІ та А1000, а також термічно зміцнені сталі – для армування попередньо-напружених залізобетонних конструкцій.
Звичайний дріт класу Вр-І використовують як ненапружену арматуру, в основному, для виготовлення зварних або в’язаних сіток і каркасів. Зварюваність дроту добра.
Високоміцний дріт класу В-ІІ (гладкий) і Вр-ІІ (періодичного профілю) використовують тільки для армування попередньо-напружених залізобетонних виробів. Зварюванню він не підлягає.
Арматурні сталеві спіральні канати використовують як напружену арматуру для виготовлення попередньо-напружених залізобетонних конструкцій. Канати складаються з 7 або 19 дротин.

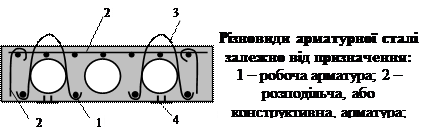

За призначенням арматурну сталь поділять на робочу, розподільчу, або конструктивну, монтажну та закладні елементи.
Робоча арматура призначається за розрахунком і сприймає розтягувальні або стискальні зусилля, які виникають від зовнішніх навантажень та дій, також сили тяжіння самої конструкції; вона може бути напруженою і ненапруженою.
Розподільча, або конструктивна, арматура закріплює робочі арматурні прутки в каркасі у проектному положенні зварюванням або в’язальним дротом і забезпечує спільну їхню роботу та сприяє більш рівномірному розподілу навантажень; вона забезпечує жорсткість арматурного каркасу під час його транспортування та формування залізобетонної конструкції.
Монтажна арматура підтримує під час складання зварюванням або в’язанням каркасів або сіток окремі прутки робочої арматури та сприяє фіксації їх у проектному положенні.
