Тема 6.

Понятие о карте, плане и профиле

Понятие о плане. Понятие о карте. Главные отличия между картой и планом. Ситуация и рельеф. Контурные и топографические планы и карты. Понятие о профиле или вертикальном разрезе местности

Главным результатом топографо-геодезических работ является чертеж земной поверхности, выполненный в определенной проекции и отвечающий установленным требованиям.

Рис. 6.1 – Разделение чертежей земной поверхности

Планом местности называется уменьшенное подобное изображение горизонтальной проекции небольшого участка местности, в пределах которого кривизна земной поверхности не учитывается.

Главная особенность плана – это одинаковость масштаба во всех его частях и геометрическое подобие контуров на плане контурам на местности.

На планах изображается рельеф и ситуация, т.е. природные объекты физической поверхности Земли и все то, что создано на ней трудом человека.

Ситуация – это совокупность контуров и неподвижных предметов местности (строения, поля, леса, овраги, реки и т.д.).

Рельеф – это неровности земной поверхности естественного, т.е. природного происхождения.

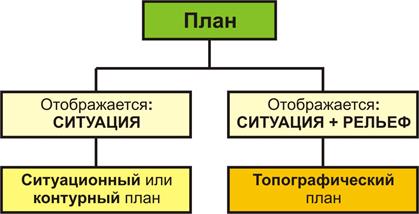

Планы, на которых изображается только ситуация, называются контурными или ситуационными. Если на планах, кроме ситуации, условными знаками показан и рельеф местности, то такие планы называются топографическими.

Рис. 6.2 – К понятию плана местности

При изображении всей поверхности Земли или значительных по площади ее территорий возникает необходимость учитывать кривизну Земли (кривизну основной уровенной поверхности). Сферическую поверхность нельзя перенести на плоскость без разрывов и искажений. Поэтому при изображении такой поверхности с возможно малыми искажениями используются разнообразные картографические проекции, с помощью которых сеть меридианов и параллелей сначала переносят на вспомогательную поверхность цилиндра или конуса, которую затем разворачивают в плоскость и используют для нанесения деталей земной поверхности.

Картой называется уменьшенное обобщенное изображение на плоскости всей поверхности Земли или значительной ее части, составленное в принятой картографической проекции с учетом кривизны уровенной поверхности.

Изображение на плоскости вертикального разреза поверхности в каком-нибудь направлении, построенное по определенным правилам, называется профилем.

Профиль характеризует рельеф по выбранной линии местности. При проектировании и строительстве инженерных сооружений на профиле местности изображают горные породы и сооружения. Такое изображение называется вертикальным разрезом земной поверхности.

Рисунок 6.3 – Построение профиля
