Монтаж многоэтажных промышленных зданий
Многоэтажные промышленные здания монтируются башенными, стреловыми самоходными и козловыми кранами.
Башенные и самоходные стреловые краны могут располагаться вне монтируемого здания, с одной стороны при одном кране и с двух сторон при двух кранах, и передвигаться в пределах поперечного сечения здания при одном или нескольких кранах.
Тип крана и его расположение относительно здания определяют конструктивными особенностями зданий и местными условиями. Это может зависеть от наличия тех или иных кранов, продолжительности строительства, возможности развития монтажного потока. При односторонней или двухсторонней установке крана принимают поэтажный метод монтажа. После монтажа всех конструкций на одном этаже в пределах монтажного участка приступают к монтажу следующего этажа. Возведение последующего этажа начинается после установки монтажных связей, обеспечивающих продольную устойчивость здания в середине каждого температурного блока.
За монтажный участок принимают температурный блок. Конструкции в пределах температурного блока монтируют раздельным способом в следующей последовательности:
―в первую очередь – колонны с их креплением, выверкой и окончательной заделкой стыков в стаканы фундаментов;
―во вторую очередь – ригели со сваркой выпусков;
―в третью очередь – плиты перекрытий со сваркой закладных деталей.
Затем замоноличивают узлы сопряжения ригелей и колонн, а также швы перекрытий. Стыкование колонн нижних и верхних этажей между собой выполняется в следующей последовательности. После определения отметки верха ранее установленной колонны к центрирующей прокладке приваривают рихтовочную пластину, толщина которой уточняется по месту. Затем устанавливают кондуктор, временно закрепляют колонну, после чего освобождают крюк крана, приводят колонну в проектное положение, заваривают стык колонн и снимают кондуктор. Для установки, снятия и переноса кондуктора на этаже используют монтажный кран. Ригели монтируют после того, как колонны выверены и закреплены в проектном положении сваркой. Продольные стальные связи монтируют по этажам после укладки ригелей. Электросварку связей с закладными деталями колонн выполняют по ходу монтажа.
Плиты перекрытий и покрытий монтируют после сварки выпусков ригелей и колонн. Сначала укладывают и приваривают межколонные плиты, затем – рядовые. Замоноличивание узлов сопряжений ригелей и колонн, а также швов плит выполняется с перекрытия. Монтаж стеновых панелей ведется самостоятельным потоком, отстающим от монтажа несущих конструкций на один этаж

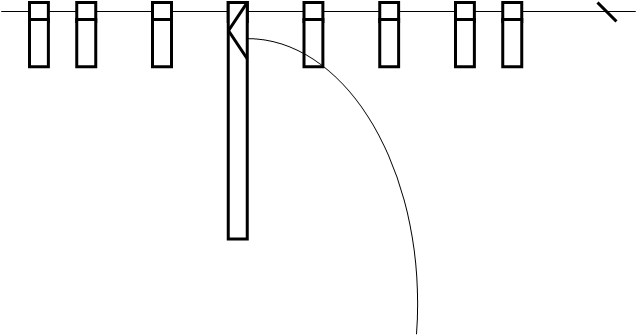

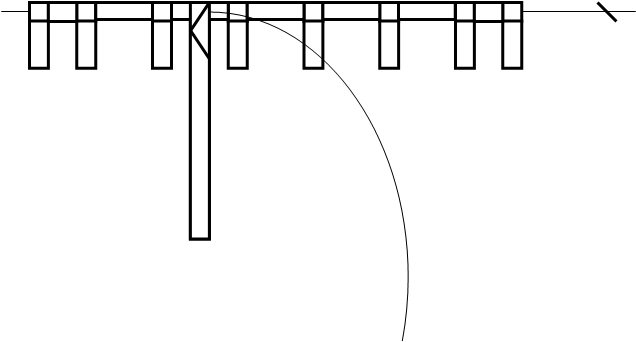

На рисунке 6 приведена схема монтажа многоэтажного промышленного здания с башенным краном установленным с одной стороны здания. Цифрами указана очередность монтажа соответствующих конструкций: колонн, ригелей, плит перекрытий.
а)
6 6 6 6 6 6 6
0,5 0,5
17 13 9 5 1
6 (9)
18 14 10 6 2
6 (9)
19 15 11 7 3
6 (9)
20 16 12 8 4
I
направление движения крана
II
б)
6 6 6 6 6 6 6
0,5 0,5
13 10 7 4 1 6 (9)
14 11 8 5 2 6 (9)
15 12 9 6 3 6 (9)
I
направление движения крана
II
в)
6 6 6 6 6 6 6
0,5 0,5
31 27 5 1 9-11
44-46 35-37 18-20 6 (9)
32
28 6 2
47-49 38-40 21-23 6 (9)
33 29 7 3
50-52 42-43 24-26 6 (9)
34 30 8 4
направление движения крана 12-14 15-17
I II
Рисунок 6 – Схемы монтажа бескрановых промышленных зданий башенным краном установленным с одной стороны здания
I – башенный кран; II – автотранспортное средство;
1, 2, 3… - последовательность монтажа элементов
а) монтаж колонн;
б) монтаж ригелей;
в) монтаж плит перекрытий

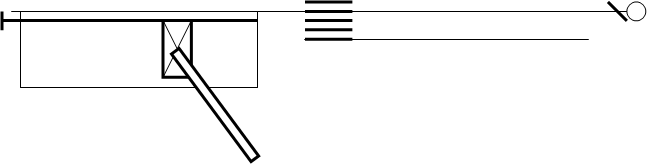

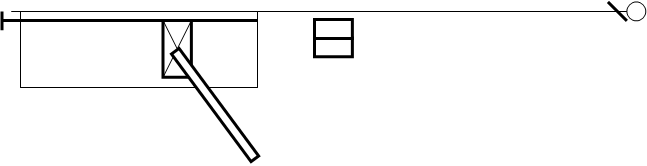

При монтаже двумя кранами, установленными с двух противоположных сторон здания, показано на рисунке 7, все здание делится на две захватки в продольном направлении, каждая из которых обслуживается одним краном. В целях безопасности краны работают друг от друга на расстоянии, равном двум радиусам действия стрел. Порядок монтажа конструкций такой же, как и при работе одним краном.
На рисунке приведена схема монтажа многоэтажного промышленного здания с двумя башенными кранами установленным с двух сторон здания. Цифрами указана очередность монтажа соответствующих конструкций: колонн, ригелей, плит перекрытий.
а)
III
Направление движения крана I
10 8 6 4 2
I
9 7 5 3 1
II 5 3 1
6 4 2
Направление движения крана II
III
Рисунок 7 – Схема монтажа бескранового трех пролетного промышленного здания с двумя башенными кранами
I, II – башенные краны, III – автотранспортное средство;
1,2,3,… - последовательность установки сборных элементов
а) монтаж колонн
б)
III
Направление движения крана I
10 8 6 4 2
I
9 7 5 3 1
II 3 2 1
Направление движения крана II
III
Рисунок 7 – Схема монтажа бескранового трех пролетного промышленного здания с двумя башенными кранами (продолжение)
I, II – башенные краны, III – автотранспортное средство;
1,2,3,… - последовательность установки сборных элементов
а) монтаж ригелей
в)
III
Направление движения крана I
14 12 4 2
I 18- 20 15-17 8-10 5-7
13 11 3 1
21- 23 11-13 5-7
II
17 3 1
24- 26 14-16 8-10
18 4 2
Направление движения крана II
III
Рисунок 7 – Схема монтажа бескранового трех пролетного промышленного здания с двумя башенными кранами (продолжение)
I, II – башенные краны, III – автотранспортное средство;
1,2,3,… - последовательность установки сборных элементов
в) монтаж плит покрытия

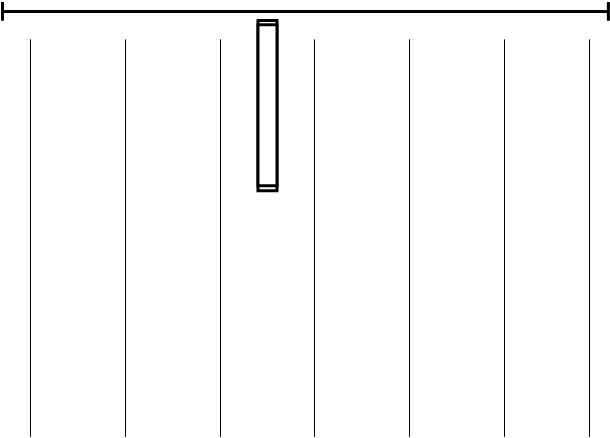

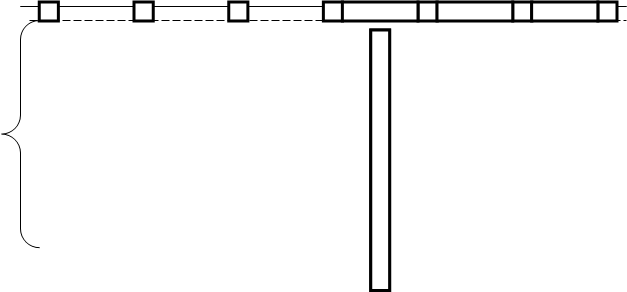

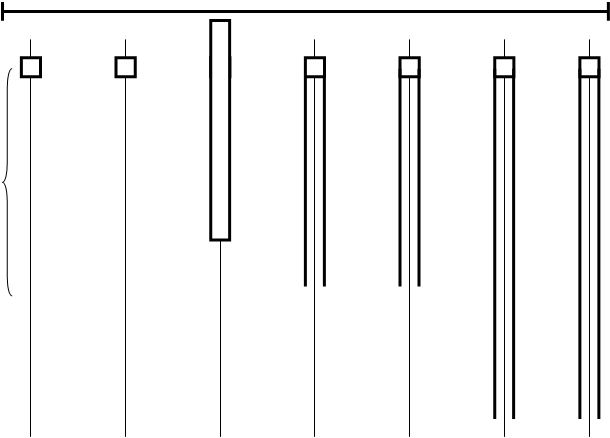

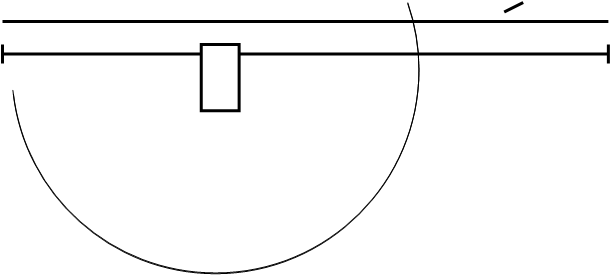

При расположении крана в пределах поперечного сечения здания конструкции монтируют по ячейкам в последовательности, указанной на рисунке 8. Разрыв в монтаже между соседними ячейками допускается не более, чем на 1 ярус. Монтаж начинают на первой ячейке, затем на второй, третьей и т.д. Смонтировав наиболее удаленную ячейку, кран, отступая, передвигается на новую стоянку и начинает монтировать очередную ячейку. Количество одновременно обслуживаемых рядов определяется вылетом стрелы крана в пределах каждой ячейки. Последовательность монтажа конструкций: колонны, ригели, межколонные плиты и рядовые плиты покрытия.
При двухэтажной разрезке колонн сначала укладывают ригели первого яруса, а после монтажа плит перекрытий в этом ярусе монтируют ригели и плиты второго яруса.. Для устойчивости частей здания и для большей загрузки крана необходимо сварку стыков вести по ходу монтажа конструкций. Продольная устойчивость здания в период монтажа обеспечивается временными и постоянными вертикальными стальными связями, установленными в одном шаге по каждому ряду колонн.
а)
I 2
3 1

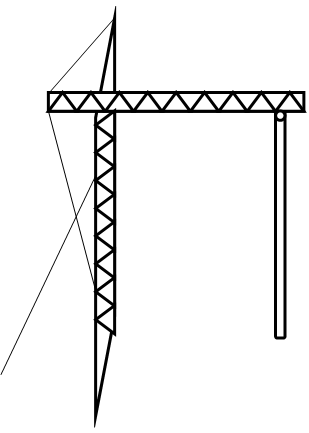

Рисунок 8 – Схема монтажа многоэтажного промышленного здания при шаге колонн 6м с расположением башенного крана в пределах поперечного сечения здания
I – монтажный кран; 1,2,3,….- последовательность монтажа ярусов
а) схема установки крана
б)
6 6 6 6 6 6 6 6 6 6 6 6
m+1
I m+2 6 (9)
m+3 6 (9)
m+4 6 (9)
II
Рисунок 8 – Схема монтажа многоэтажного промышленного здания при шаге колонн 6м с расположением башенного крана в пределах поперечного сечения здания (продолжение)
I – монтажный кран; II – автотранспортное средство; 1,2,3,….- последовательность монтажа ярусов
б) схема монтажа колонн
в)
6 6 6 6 6 6 6 6 6 6 6 6
m+5
I 6 (9)
m+ 6 6 (9)
m+7 6 (9)
II
Рисунок 8 – Схема монтажа многоэтажного промышленного здания при шаге колонн 6м с расположением башенного крана в пределах поперечного сечения здания (продолжение)
I – монтажный кран; II – автотранспортное средство; 1,2,3,….- последовательность монтажа ярусов
в) схема монтажа ригелей
г)
6 6 6 6 6 6 6 6 6 6 6 6
m+8
I m+9 6 (9)
m+ 10 6 (9)
6 (9)
II
m+11
Рисунок 8 – Схема монтажа многоэтажного промышленного здания при шаге колонн 6м с расположением башенного крана в пределах поперечного сечения здания (продолжение)
I – монтажный кран; II – автотранспортное средство; 1,2,3,….- последовательность монтажа ярусов
г) схема монтажа плит перекрытий
