Монтаж одноэтажных промышленных зданий

Монтаж одноэтажных промышленных зданий ведется дифференцированным методом. Самостоятельными потоками монтируют фундаментные блоки, колонны и подкрановые балки, фермы или балки покрытия и плиты покрытия, конструкции стенового ограждения.

Перед монтажом колонн делается инструментальная проверка фундаментов (правильность их расположения в плане и по высоте) и подливка бетоном или раствором дна стаканов фундаментов. Монтаж ведут с помощью стреловых самоходных кранов после устройства бетонной подготовки под полы в средней части пролета. Легкие колонны монтируют с предварительной раскладкой их рядом с фундаментами в зоне действия монтажного крана, тяжелые колонны доставляют к монтажному крану по часовому графику доставки и монтаж ведут с транспортных средств. Правильное положение колонн в плане обеспечивается совмещением осевых рисок на колонне с осевыми рисками на фундаменте. Вертикальное положение колонн проверяются теодолитом или отвесом, а отметки опорных поверхностей проверяются нивелиром.

Невысокие до 12 м колонны временно закрепляют при помощи кондукторов или клиньев, устанавливаемых по одному на каждой грани колонны (пр ширине грани до 400 мм), у граней шириной более 400 мм – не менее двух. Длинные колонны, высотой более 12 м, кроме указанных способов крепления, дополнительно закрепляют расчалками в плоскости наименьшей жесткости. До подъема на монтажный горизонт все колонны должны быть «обустроены», т.е. на них закрепляются монтажные площадки, лестницы или хомуты.

Схемы монтажа колонн в пролетах 12, 18, 24 и 30 м при шаге колонн 6 и 12 м и схемы движения крана показаны на рисунке 1.

а) б)

I III

I III II

2 4 3 1 2 4 3

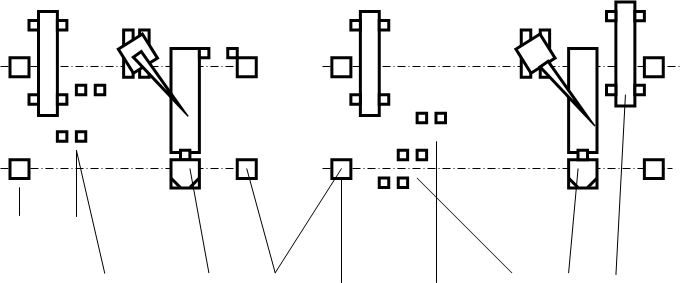

Рисунок 1 – Схемы монтажа колонн одноэтажного промышленного здания

I – направление монтажа колонн; II – направление движения крана при разгрузке колонн; III- направление движения автотранспорта; 1 – фундаментные блоки;2 – колонны; 3 – краны; 4 – транспортные средства.

а) ячейки пролетов 12, 18 и 24 м при шаге колонн 6м;

б) ячейки пролетов 18 и 24 м при шаге колонн 12м

Подкрановые балки можно монтировать самостоятельным потоком после того, как бетон в стыках колонн с фундаментами достигнет 70% проектной прочности, рекомендуется вести монтаж с транспортных средств.

Подкрановые балки устанавливают в проектное положение по осевым рискам, нанесенных на конструкции балок и на консолях колонн. Подкрановые балки временнораскрепляют при помощи анкерных болтов. Выверка подкрановых балок делается в пределах монтажной захватки или температурного блока при помощи геодезических инструментов, при помощи чего приваривают все крепежные детали балок к закладным деталям колонн.

На рисунке 2 показаны схемы монтажа подкрановых балок в пролетах 12,18, 24 и 30 м при шаге колонн 6 и 12м, а также схемы движения монтажного крана.

а) б)

1 2 1

I I

1 1

3 2

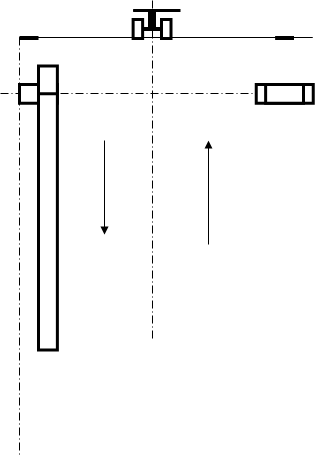

Рисунок 2 - Схема монтажа подкрановых балок одноэтажных промышленных зданий.

I – направление монтажа; 1 – колонна; 2 – монтажный кран; 3 – подкрановая балка

а) ячейка пролетом 12, 18 и 24 м при шаге колонн 6 м;

б) схема движения монтажного крана вдоль пролетов при монтаже подкрановых балок

Подстропильные и стропильные фермы или балки покрытия можно начинать монтировать после достижения бетоном 70% проектной прочности в стыках колонн с фундаментами. Монтаж ведут в одном потоке с плитами покрытий, а при наличии фонарей в тот же поток включают и монтаж элементов фонаря.

Стропильные фермы и плиты покрытия монтируются продольным или поперечным методами. При продольном методе кран находится вне пределов монтируемой ячейки, и плиты устанавливают через ранее смонтированную стропильную ферму или балку, а точка подвеса крюка вынесена на половину длины плиты за нее. На рисунке 3 показаны схемы монтажа элементов покрытия продольным методом.

При поперечном методе монтажный кран устанавливает плиты покрытия, находясь внутри ячейки, стрела крана располагается поперек наибольшей стороны плиты, а точка подвеса крюка крана вынесена на половину ширины плиты, что позволяет применять наиболее легкие краны и приводит к удешевлению работ. Поперечный метод монтажа покрытия рекомендуется для возведения без фонарных, бескрановых зданий.

На рисунке 4 показаны монтажа элементов покрытия поперечным методом.

Фермы и балки покрытия монтируют с транспортных средств. Плиты покрытия пролетом 12 м рекомендуют монтировать с автотранспортных средств, а пролетом 6м – рекомендуют складировать в зоне действия монтажного крана и проводить монтаж с мест их раскладки.

Балки и фермы устанавливают в проектное положение, совмещая осевые риски на торцах с рисками на опорных поверхностях нижележащих конструкций колонн и подстропильных ферм. Затем подстропильную балку или ферму закрепляют сваркой закладных элементов.

Устойчивость ферм при шаге 6 м обеспечивается инвентарными винтовыми распорками, которые крепятся к ранее смонтированной ферме. Устойчивость при шаге 12м достигается за счет тросовых расчалок.

Первая с торца здания ферма раскрепляется тросовыми расчалками. Временные распорки и расчалки снимают по мере монтажа и приварки плит покрытий. Одновременно с монтажом ферм устанавливают все предусмотренные проектом производства работ связи и распорки.

Если здание имеет фонарь, то его элементы монтируют после установки и закрепления фермы или балки.

Для сокращения трудоемких работ фермы фонаря приваривают к фермам покрытия внизу, т. е. на земле, а затем поднимают и устанавливают в проектное положение одновременно. Сразу же после конструкций фонаря монтируют связи и бортовые плиты фонарей

а) б)

2 2

8м I I

2 4

6м

8м

3 5 1 10м 3 5 2

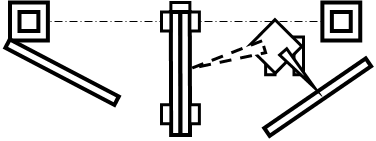

Рисунок 3 – Схемы монтажа элементов покрытия одноэтажных промышленных зданий продольным методом

I – направление движения стрелового крана;

1 – колонны; 2 – плиты покрытия; 3 – стропильные фермы; 4 – монтажный кран; 5 – автотранспортное средство.

а) пролет 24 м при шаге колонн и ферм 12 м;

б) пролет 30 м при шаге колонн и ферм 12м.

а)

3 4 2 1 5 4м

5 6м

ББ Буквенная ось

б)

1 5 2 4 4,6 м

1 2 7 6

1,8 м

Буквенная ось

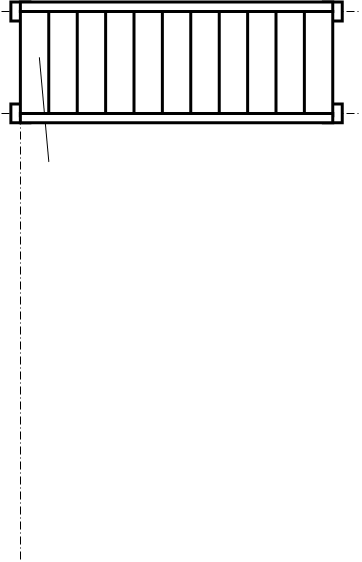

Рисунок 4 – Схемы разгрузки, раскладки и монтажа поперечным методом конструкций

покрытия пролетом 18 и 24 м при шаге колонн и ферм 12 м

1 – колонна; 2 – стропильная ферма; 3 – плита покрытия; 4 - монтажный стреловой кран; 5 – штабель плит покрытия; 6 – плитовоз; 7 – фермовоз

а)монтаж конструкций;

б) разгрузка и раскладка конструкций.

Крупноразмерные железобетонные плиты монтируют после установки каждой очередной балки или фермы, закрепления их связями, выверки и окончательного закрепления. Порядок укладки плит зависит от формы и конструкции здания. При без фонарном покрытии в однопролетных зданиях монтаж производят от одного края покрытия к другому. В пролетах, примыкающих к ранее смонтированным пролетам монтаж ведут от смонтированного покрытия к свободному концу. При наличии фонарей плиты начинают укладывать от края покрытия к фонарю, а на фонаре плиты укладывают от одного края фонаря к другому. Места установки первой плиты покрытия должны быть заранее размечены на каждой строительной конструкции.

При зазорах между закладными деталями плит покрытий и стропильных конструкций более 2 мм следует устанавливать стальные прокладки, привариваемые к фермам не менее чем в трех точках.

Монтаж стеновых ограждающих конструкций ведется отдельным потоком после установки всего здания или его части. В каждой ячейке между двумя колоннами панели монтируют на всю высоту. Правильность установки контролируется геодезическими приборами в нижних ярусах, и отвесами и гибкими уровнями контролируется в верхних ярусах. Крепят стеновые панели к колоннам закладными деталями (монтажными столиками), которые приваривают к колонне до установки стеновой панели. Раствор и герметик наносят на верхнюю горизонтальную грань перед укладкой вышележащей панели. Герметик на вертикальную грань наносят одновременно с нанесением горизонтального слоя. Панели стен в бескрановых зданиях закрепляют по внутренней части здания с подвесных самоподъемных люлек. В зданиях, оборудованных мостовыми кранами, выверка и закрепление стеновых панелей выполняется с помощью шарнирных или телескопических вышек. Обработка швов между панелями и остекление панельных переплетов ведется с наружных самоподъемных люлек.

На рисунке 5 приведены схемы монтажа конструкций стенового ограждения при шаге колонн 6 и 12 метров. На рисунке 5 а показана схема монтажа стеновых панелей в зданиях, которые не оборудованы кранами. На рисунке 5 б показана схема монтажа переплетов, укрупненных в картины. На рисунке 5 в показана схема монтажа стеновых панелей в зданиях, которые оборудованы мостовыми кранами.

а)

3 12м

II 1 I 2 12м

12м

1 1

3 7

1-1

8 4 9

1 2

5 3 8

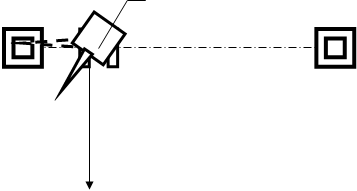

Рисунок 5 – Схемы монтажа конструкций стенового ограждения
