Измерения tgd изоляции. Мост Шерринга

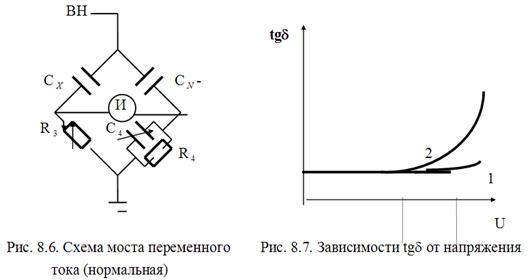

Измерения значений tgd изоляции проводят с помощью мостов переменного тока (мостов Шеринга), собранных по нормальной (рис. 8.6) или перевернутой схеме.

Абсолютные значения tgd, измеренные при напряжениях, близких к рабочему, характеризуют качество исходных диэлектрических материалов и наличие в изоляции загрязнений, в частности влаги, и тем самым являются показателями качества проведения процесса вакуумной сушки. Более полную информацию о состоянии изоляции дают зависимости tgd=f(U), измеренные при напряжениях от 0,1-0,5 от наибольшего рабочего до 1,0-2,0 наибольшего рабочего (рис.8.7). Для изоляции высокого качества значения tgd слабо зависят от испытательного напряжения или остаются практически постоянными. Сильное увеличение tgd с ростом напряжения означает появление в изоляции интенсивных частичных разрядов.

Для некоторых видов изоляции, например для бумажно-масляной изоляции маслонаполненных кабелей 110-500 кВ, нормируются допустимые значения прироста D tgd в определенном диапазоне напряжений.
