Общие гидравлические потери в ЦН, гидравлический КПД


Одним из видов потерь энергии в насосе являются потери
на преодоление гидравлического сопротивления подвода рабочего
колеса и отвода, или гидравлические потери.

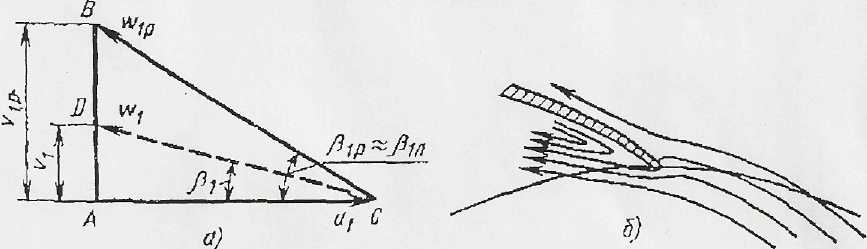

Рис 6.1 Треугольники скоростей па входе в рабочее колесо при разных режимах работы насоса

При обтекании лопаток и корпуса на безударном режиме возникают потери трения жидкости по длине hт , на ударных режимах добавляются еще вихревые потери (рис.6.1), увеличивая общую их величину.

Общие гидравлические потери в центробежных насосах h , таким образом, равны

hГ=hт+hу (9)

Наименьшая' их величина соответствует безударному режиму, когда hу=0, hу - ударные потери.

Теоретический напор насоса - это напор, который передают лопатки рабочего колеса жидкости. Он больше полезного Н. Между ними существует связь

НТ=Н+hГ (10)

Отношение полезного напора к теоретическому называется гидравлическим коэффициентом полезного действия.

(11)

Этот КПД учитывает гидравлические потери в проточной части центробежных насосов, которые являются наибольшими из всех видов потерь. Доля гидравлических потерь в общем количестве их составляет 80-90%.

Полные гидравлические потери оцениваются как потери по длине , и ударные вдоль всей проточной части насоса, включая , подвод, рабочее колесо, отвод.
