Центробежные насосы. Гидродинамика проточной части.

Устройство, принцип действия, классификация

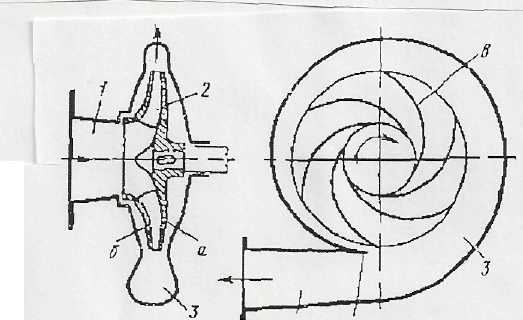

Рис 3.1 Схема центробежного насоса консольного типа

Рабочим органом лопастной машины является вращающееся рабочее колесо, снабженное лопастями. Энергия от рабочего ко -леса жидкости (лопастный насос) или от жидкости рабочему колесу (лопастный двигатель) пере­дается путем динамического взаимодействия лопастей колеса с обтекающей их жидкостью.

К лопастным насосам относятся центробежные и осевые.

На рис 3.1 изображена простейшая схода центробежного насосе Проточная часть насоса состоит из трех основных элементов — под­вода 1 рабочего колеса 2 н отвода 3 По подводу жидкость подается в рабочее колесо из подводящею трубопровода.

Назначением рабо­чего колеса является передача жидкости энергия от двигателя Рабочее колесо центробежного насоса состоит из ведущего а и ведо­мого (обода) 6 дисков, между которыми находятся лопатки , изогнутые, как правило, в сторону противоположную направлению вращения колеса.

Ведущим диском рабочее колесо крепится на валу. Жидкость движется через колесо из центральной его части к периферии. По отводу жидкость отводится от рабочего колеса к напорному патрубку или, в многоступенчатых насосах к сле­дующему колесу
