Подъемно-транспортное оборудование насосных станций
Для монтажа и демонтажа насосов, двигателей, трубопроводов и арматуры на насосных станциях должна предусматриваться установка подъемно-транспортного оборудования с ручным или электрическим приводом. Грузо-подъемность подъемно-транспортного оборудования следует принимать по массе наиболее тяжелой монтажной единицы с учетом 10% надбавки, массы траверс и строп.
На насосных станциях применяются следующие подъемно-транспортные устройства при массе груза:
| до 1 т | – балки неподвижные (монорельсы) с кошками и талями; |
| 1…5 т | – кран-балки электрические; |
| более 5 т | – краны мостовые электрические. |
Подъемно-транспортное оборудование с ручным приводом допускается во влажных помещениях, при высоте здании до 6 м и массе груза до 5 т.

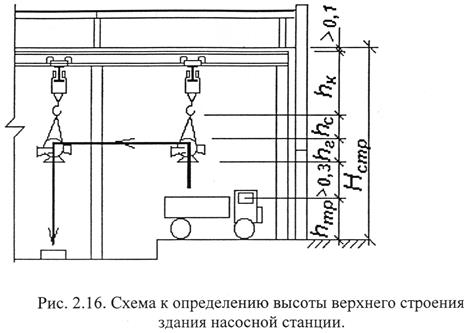

Высоту верхнего строения здания насосных станций, оснащенных подъемно-транспортным оборудованием определяют исходя из выполнения подъемно-транспортных операций (рис.2.16) по формуле
Hстр ≥ hтр + 0,3 + hг + hс + hк + 0,1 , (2.52)
| где | hтр | - погрузочная высота платформы автомобиля или инвентарной тележки; |
| hг | - высота переносимого груза; | |
| hс | - высота строповки, принимается 0,5…1 м; | |
| hк | - высота подъемно- транспортного оборудования. |
Доставка оборудования в насосную станцию осуществляется автомобилем, для чего в наземном павильоне насосной станции на уровне поверхности земли устанавливают монтажно-разгрузочную площадку соответствующего размера.
