Насосных агрегатов
Всасывающие (по всей длине) и напорные (в здании насосной станции) трубопроводы устраиваются из стальных труб и прокладываются по полу на опорах с устройством переходных мостиков над трубопроводами, обеспечивающих подход к любому агрегату, задвижке и пр.
Соединяются стальные трубопроводы между собой с помощью электродуговой сварки. Арматура присоединяется к трубам с помощью фланцев.
Диаметры труб всасывающих и напорных трубопроводов в пределах здания насосной станции принимают исходя из рекомендуемых скоростей движения воды (табл.2.5).
Таблица 2.5
| Диаметр труб, мм | Скорости движения воды в трубопроводах, м/с | |
| всасывающих | напорных | |
| До 250 | 0,6…1,0 | 0,8…2,0 |
| Свыше 250 до 800 | 0,8…1,5 | 1,0…3,0 |
| Свыше 800 | 1,2…2,0 | 1,5…4,0 |
На всасывающих трубопроводах устанавливаются задвижки, эксцен-трические (косые) переходы, препятствующие образованию воздушных «мешков». Всасывающий трубопровод прокладывают с постоянным подъемом к насосу не менее 0,005.
На напорных трубопроводах устанавливают следующие фасонные части и арматуру: переход концентрический от напорного патрубка насоса к напорной линии; обратный клапан и задвижку. При размещении на напорных трубопроводах монтажных вставок их обычно устанавливают между обратным клапаном и задвижкой.

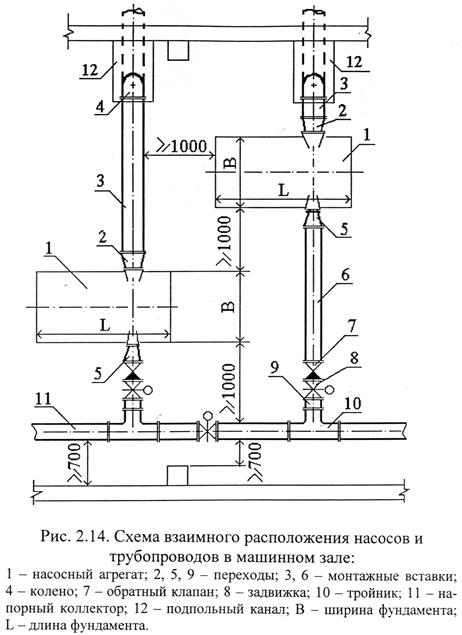

Схема взаимного расположения насосов и трубопроводов в машинном зале приведена на рис.2.14.
