Размещение насосных агрегатов в здании насосной станции должно обеспечивать надежность действия основного и вспомогательного оборудования, а также удобство, простоту и безопасность его эксплуатации. Оборудование компонуется исходя из минимальной протяженности внутристанционных трубопроводов. Схема размещения агрегатов в здании насосной станции определяется типом, размерами и числом основных насосов.

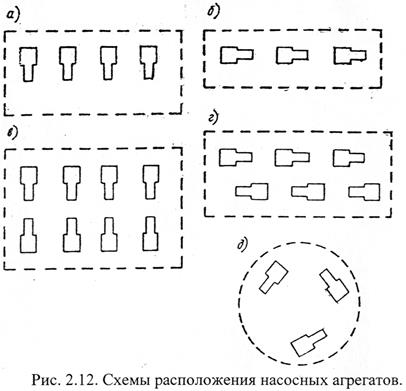

Наиболее распространены следующие схемы расположения агрегатов в зданиях насосных станций (рис.2.12):

а) однорядное, перпендикулярно продольной оси здания;

б) однорядное, параллельно продольной оси здания;

в) двухрядное;

г) двухрядное в шахматном порядке;

д) концентрическое (в здании круглой формы в плане).

При однорядном размещении агрегатов (рис. 2.12, а, б) увеличивается длина машинного зала, распределительного и сборного коллекторов. Эти схемы применяются при небольшом количестве агрегатов (до 4…5).

При большом числе агрегатов применяют двухрядное расположение агрегатов (рис.2.12, в). Такое расположение требует увеличения ширины здания, а схема коммуникаций трубопроводов при этом усложняется.

При двухрядных схемах очень часто агрегаты располагают в шах-матном порядке (рис.2.12, г), если это удобно по условиям присоединения насосов к сборным и распределительным коллекторам. По этим же соображениям насосы типа Д размещают так, что их валы параллельны сборным и распределительным коллекторам, а валы насосов типа К и КМ перпендикулярны сборным и распределительным коллекторам.

В зданиях круглой формы, которые характерны для ВНС I агрегаты располагают концентрически (рис.2.12, д). Удобнее всего в таких зданиях размещать вертикальные насосы.

Для обеспечения безопасности обслуживания и удобства монтажа и демонтажа агрегатов, последние должны иметь свободный доступ со всех сторон.

Минимальную ширину проходов между выступающими частями насосов, двигателей и арматуры следует принимать не менее:

Мелкие агрегаты с диаметром напорного патрубка насоса до 100 мм могут устанавливаться вплотную к стене или по два агрегата на один фундамент без прохода между ними.

Насос и электродвигатель размещаются на плите заводского изготовления или на раме, изготовленной на месте монтажа из стали швеллерного профиля, которые устанавливаются на фундамент и крепятся к нему анкерными болтами. Размера фундаментной плиты принимают из каталога насосов по установленным размерам насосного агрегата.

Ширину фундамента под насосной агрегат принимают на 0,15 м больше ширины плиты или рамы, длину фундамента – на 0,2 м больше длины плиты или рамы. Расстояние от края рамы до крепежных болтов должно быть 50…100 мм, а от края рамы до края фундамента – не менее 50 мм. Высоту фундамента над уровнем чистого пола принимают исходя из удобства монтажа всасывающих и напорных трубопроводов в пределах 0,1…0,3 м. В заглубленных насосных станциях для защиты агрегатов от затопления верх фундамента располагают над полом не менее чем на 0,5 м.

Глубина заложения фундамента должны быть не менее 0,5…0,7 м. В заглубленных насосных станциях фундаменты под насосные агрегаты могут быть конструктивно выполнены заодно с монолитной бетонной плитой, образующей основание подземной части машинного зала.

Для компоновки насосного агрегата составляется его монтажная схема с разметкой расстояний между анкерными болтами и указанием общих размеров (рис.2.13).
