Режим работы ВНС II

Под режимом работы ВНС II понимают график подачи воды насосами в течение суток.

Режим работы ВНС II определяется режимом водопотребления, который меняется по часам суток. В связи с тем, что график работы ВНС II в течение суток не может в точности совпадать с суточным графиком водо-потребления, то в системе водоснабжения предусматривают регулирующие емкости в виде водонапорных башен или напорных резервуаров. При этом должна обеспечиваться их минимальная емкость за счет приближения графика водоподачи ВНС II к графику водопотребления. С учетом этого работу насосов принимают преимущественно двух – или трехступенчатой.

Для построения суточного графика водопотребления необходимо рас-пределить расчетные расходы воды по часам суток каждым потребителем в отдельности, после чего эти часовые расходы суммируют и получают общий расход воды всеми потребителями за каждый час суток и выражают его в % Q_сут.

Суточный график водопотребления населением строится в зависимости от значения коэффициента часовой неравномерности К_ч.

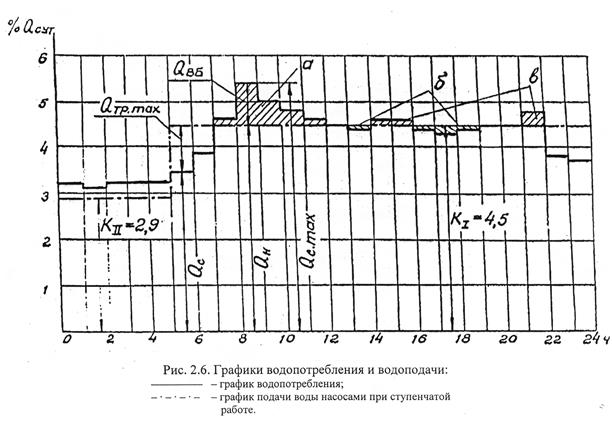

На рис 2.6. приведены графики водопотребления и водоподачи (при двухступенчатой работе насосов) по часам суток при К_ч = 1,3.

При ступенчатой работе насосной станции, прежде всего необходимо выбрать производительности и продолжительность работы насосов для каж-дой ступени. При этом нужно соблюдать два условия:

1) Q₁·t₁ + Q₂·t₂ + …= 100%Q_сут

или

К_I%Q_сутt₁ + К_II%Q_сутt₂ + …= 100%Q_сут ,

2) регулирующая емкость баков водонапорной башни должна быть порядка 2…4% от Q_сут при водопотреблении 20…25 тыс м³/сут. При меньшем суточном водопотреблении регулирующая емкость может быть более 5% Q_сут, но не должна превысить 500…700 м³.

В процессе составления графика работы насосов необходимо учиты-вать влияние на подачу насосов их параллельного включения.

Так, если представить работу двух однотипных насосов ступенчатой и принять производительность ВНС II в часы I ступени К_I%Q_сут (см.рис 2.6), то производительность одного насоса в часы II ступени будет составлять:

К_II%Q_сут = (0,56…0,65) К_I%Q_сут

Ели же в часы I ступени работают три насоса, то при выключении одного из них в часы II ступени производительность насосной станции будет составлять:

К_II%Q_сут = (0,75…0,65) К_I%Q_сут

Вычисления по определению регулирующей емкости бака водонапорной башни W_регВБ рекомендуется вести в табличной форме (табл. 2.2).

Таблица 2.2

Наибольшая цифра последней графы дает требуемую регулирующую емкость бака W_регВБ в процентах от Q_сут.

Регулирующую емкость бака водонапорной башни можно определить и приближенно с достаточной для практических расчетов точностью, ориентируясь в основном на производительность насосов в часы I ступени и срав-нивая графики водоподачи и водопотребления.

W_регВБ = а, если б≥в;

W_регВБ = а + в – б, если б<в

Для приведенного на рис. 2.6. примера регулирующая емкость бака водонапорной башни составляет:

W_регВБ = а = [(4,6 – 4,5) + (5,4 – 4,5) + (5,0 – 4,5) + (4,8 – 4,5) +

+ (4,6 – 4,5)]%Q_сут = 1,9% Q_сут,

так как

б = [(4,5 – 4,4) + (4,5 – 4,4) + (4,5 – 4,3) + (4,5 – 4,4)]%Q_сут = 1,9% Q_сут

и в = [(4,6 – 4,5) + (4,6 – 4,5) + (4,8 – 4,5)]%Q_сут = 0,5% Q_сут
