Практическое занятие №3
Пример 4.2. Исходные данные: В водо-водяном пластинчатом теплообменнике нагревается горячая вода для независимо присоединенной системы отопления, которая в расчетном режиме холодного периода года должна компенсировать теплопотери здания Qт.от. = 800 кВт.
Требуется: Определить необходимую поверхность и тип пластинчатого теплообменника для системы отопления.
Решение:
1. Вычисляем требуемый расчетный расход нагреваемой воды для системы отопления при температурном перепаде ∆ tw.от. = 95 – 55 = 40ºС.
Qт.от · 3600 800 · 3600
Gw.от. = --------------------- = ------------------ = 17143 кг/ч.
∆ tw.от · сw.г. 40 · 4,2
2. Вычисляем расход воды из системы теплоснабжения для нагрева в пластинчатом теплообменнике воды для системы отопления при температурном перепаде сетевой воды ∆ tw.теп. = 130 – 70 = 60ºС:
Qт.от · 3600 800 · 3600
Gw.теп. = --------------------- = ------------------------- = 13714 кг/ч.
∆ tw.теп. · сw.г. (130 – 70) · 4,2
3. Вычисляем показатель отношения теплоемкостей потоков:
Gw.теп. · сw.г 13714 · 4.2
Ww.теп = ------------------- = ------------------- = 0.8
Gw.от · сw.г 17143 · 4.2

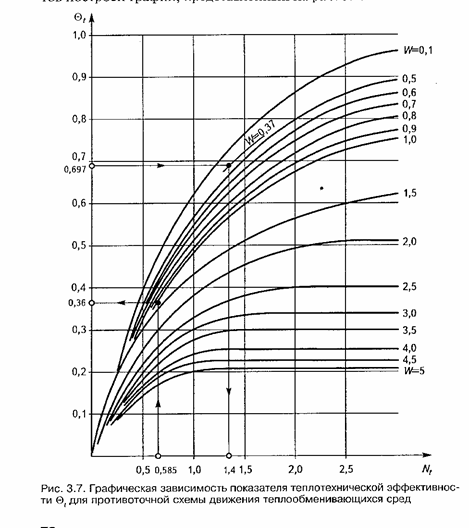

4. Выше вычислено, что для принятого режима нагрева воды в пластинчатом теплообменнике показатель теплотехнической эффективности ( по формуле 2. 1) должен быть равен Өw.г. = 0,8. По графику на рис. 3.7 при принятых величинах Өw.г. = 0,8 и Ww.теп = 0,8 находим, что требуется достижение показателя числа единиц переноса Nt = 2,8.
5. Преобразуем выражение ( 2. 2) относительно требуемой поверхности нагрева при k = 6000 Вт/(м²ºС) (снижение расходов воды через каналы пластинчатого теплообменника обусловило снижение величины k по сравнению с данными табл. 4.3):
Nt · Gw.теп · сw.г 2,8 · 13714 · 4,2
Fт = --------------------------- = ----------------------- = 7,5 м²
k · 3,6 6000 · 3,6
6. По табл. 4.3 находим, что при расходе воды в системе отопления 17,14 м³/ч ближе всего подходит пластинчатый теплообменник типа СВ-76. Поверхность нагрева одной пластины fпл = 0,1 м². Определяем требуемое число пластин:
Fт 7,5
т = ------ = ------ = 75 шт.
fпл. 0,1
7. Из табл. 4.3 находим, что в теплообменнике СВ – 76 допускается увеличение пластин до 150. Поэтому вполне возможно заказать теплообменник СВ – 76 из 75 пластин. Гидравлическое сопротивление при этом составит 22 кПа.
